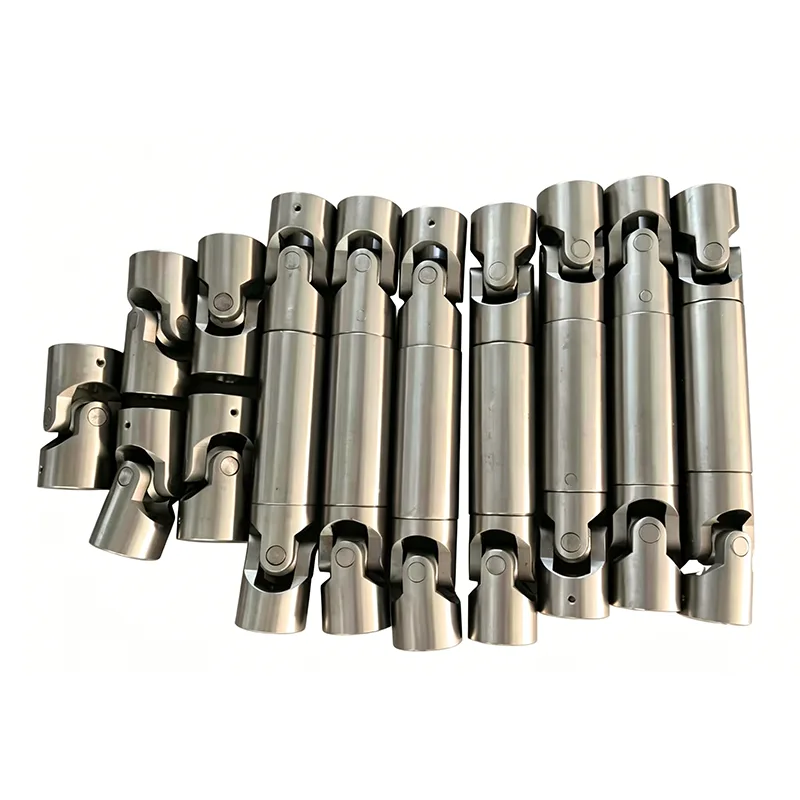

Niet-telescopische kruiskoppeling

De niet-telescopische kruiskoppeling is een transmissiecomponent met pure hoekcompensatie die zich onderscheidt van telescopische kruiskoppelingen. Het heeft geen axiale verlengingsfunctie en is specifiek ontworpen om de problemen van verkeerde uitlijning van twee assen en niet-coaxiale transmissie in apparatuur op te lossen. Als kernbasiscomponent van het mechanische transmissiesysteem vertrouwt dit product op een nauwkeurige scharnierstructuur om een ​​stabiele en efficiënte krachtoverbrenging te bereiken in apparatuur met een vaste installatieafstand en geen noodzaak voor aanpassing van de axiale verplaatsing.

Onze fabriek biedt een compleet assortiment producten, waaronder vergrendelingsconstructies met één sectie, twee secties en snelsluitingen, evenals twee configuraties van glijlagers en naaldlagers, die overeenkomen met verschillende maximale snelheidslimieten. Voor werkzaamheden met hoge snelheid kan hij worden aangepast tot een maximumsnelheid van 4000 omw/min. Tegelijkertijd ondersteunt het diverse zeer nauwkeurige asgataanpassingen, waardoor het de voorkeurstransmissiecomponent is voor gestandaardiseerde algemene bouwmachines.

1. Geschikt voor elke toepassing in de algemene techniek tot een maximaal toerental van 4000 min⁻¹

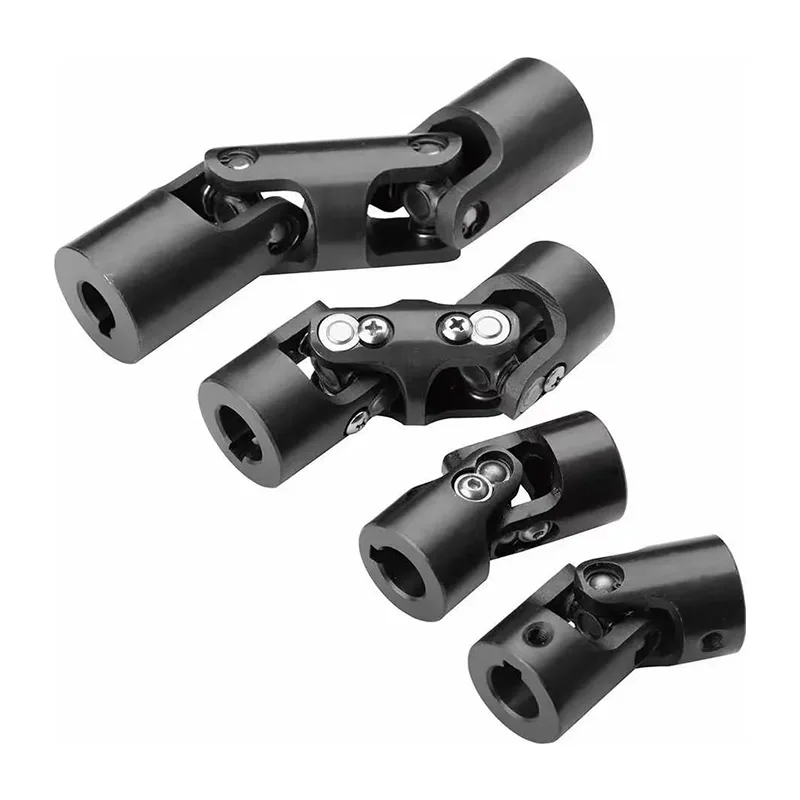

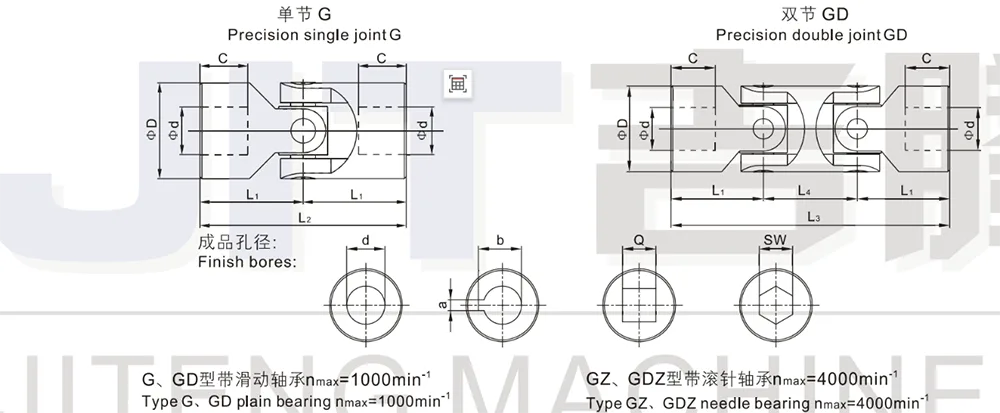

2. Type G precisie enkele verbinding Type GD precisie dubbele verbinding

3. Maximale scharnierhoek 45° voor elk gewricht

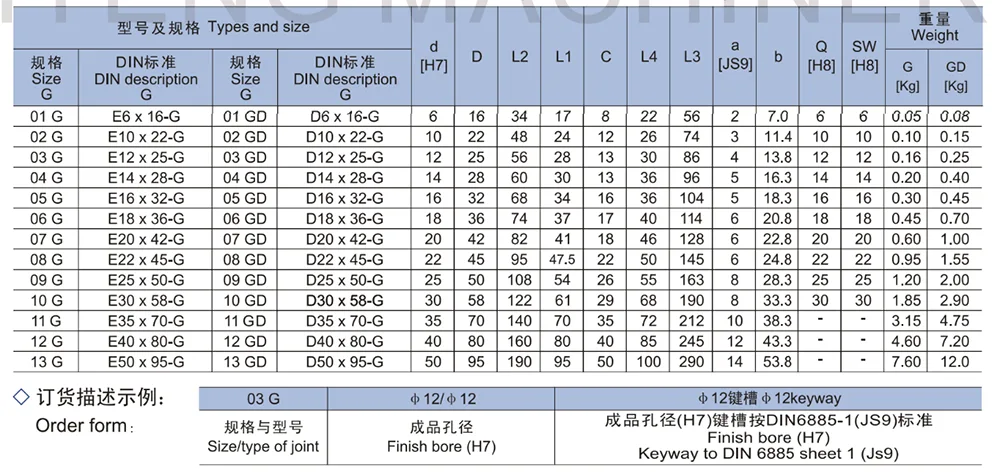

4. Verkrijgbaar met afwerkingsboring H7 - op aanvraag met spiebaan, zeskantboring of vierkante boring

5. Type G GD (glijlager) Ontworpen lagers nmax= 1000 min⁻¹

6. Type GZ、GDZ (naaldlager) Lagers ontworpen nmax= 4000 min⁻¹

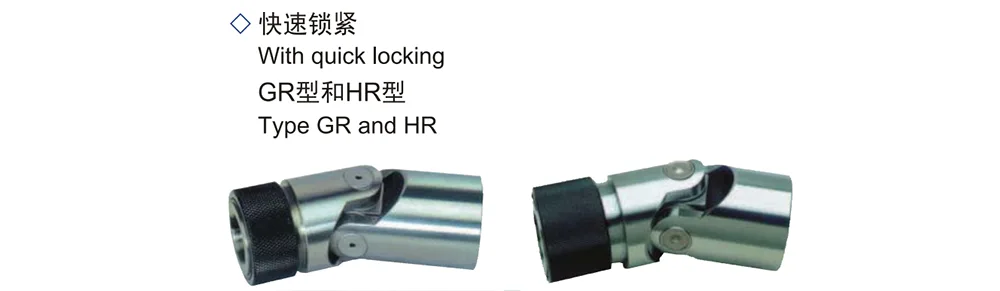

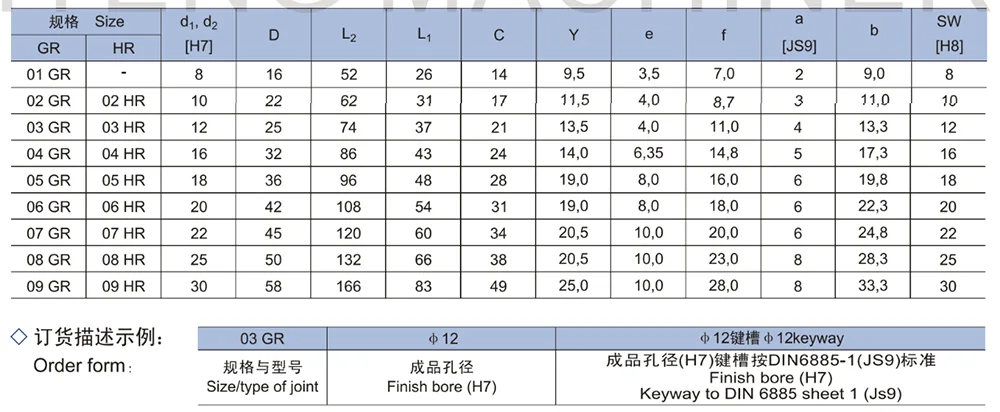

1. Precisie-enkelvoudig scharnier met snelle vergrendeling (scheidbaar)

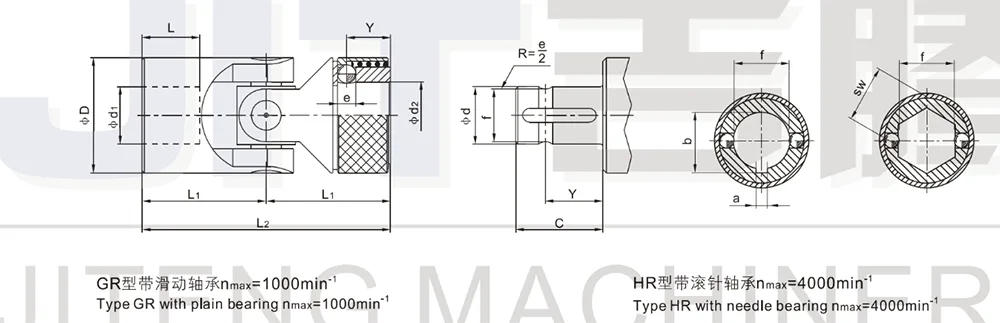

2. Type GR met glijlager nmax= 1000 min⁻¹

3. Type HR met naaldlager nmax.= 4000 min⁻¹

4. Maximale articulatiehoek 45°

5. Snelle vergrendeling (d₂) alleen verkrijgbaar met H7-boring en spiebaan volgens DIN 6885 blad 1 - JS9 of zeskantboring

Toepassingsscenario

- Algemene uitrusting voor bouwmachines: de niet-telescopische kruiskoppeling kan compatibel zijn met verschillende conventionele transmissiesystemen voor bouwmachines en werkt stabiel in omstandigheden waarbij de installatieafstand vast is en er geen axiale verplaatsingscompensatie vereist is.

- Conventionele transmissieapparatuur met gemiddelde en lage snelheid: het model met glijlagers is geschikt voor apparatuur met gemiddelde en lage snelheden binnen 1000 tpm, loopt soepel, duurzaam en is geschikt voor langdurig continu conventioneel gebruik.

- Precisietransmissieapparatuur met hoge snelheid: het naaldlagermodel kan voldoen aan de vereisten voor hogesnelheidswerking van 4000 tpm, geschikt voor transmissiescenario's van precisie- en snelle geautomatiseerde apparatuur.

- Apparatuur die snelle demontage en montage vereist: de serie vergrendelingen voor snelle demontage is geschikt voor productielijnen en ondersteunende apparatuur die regelmatig onderhoud en demontage vereisen, waardoor de onderhoudsefficiëntie effectief wordt verbeterd.

Veelgestelde vragen

Vraag 1: Kan de vaste kruiskoppeling axiale verplaatsing compenseren?

A1: De niet-telescopische kruiskoppeling is een niet-uitschuifbare vaste structuur. Het ondersteunt alleen compensatie voor hoekafwijkingen en heeft geen axiale verlengingsfunctie. Het is alleen van toepassing op werkomstandigheden waarbij de asafstand van de apparatuur vast is en er geen axiale beweging is.

Vraag 2: Hoe selecteer ik het type glijlagers en naaldlagers?

A2: Voor toepassingen met gemiddelde en lage snelheden met normale belastingsomstandigheden binnen 1000 tpm, kiest u de G-, GD- en GR-types glijlagers; voor hogesnelheidstransmissiescenario's binnen het bereik van 1000 - 4000 tpm selecteert u bij voorkeur de typen naaldlagers GZ, GDZ en HR.

Vraag 3: Ondersteunt de kruiskoppeling met snelsluiting de aanpassing van elk type gat?

A3: Het ondersteunt geen niet-standaard maatwerk. De snelontgrendelingsstructuur is alleen compatibel met H7-standaardgaten, DIN-standaard platte sleutelgleuven of zeshoekige gaten, waardoor de vergrendelingsnauwkeurigheid en structurele stabiliteit worden gegarandeerd.

Vraag 4: Hoe kunnen we op basis van hun toepassingsscenario's onderscheid maken tussen enkelvoudige en dubbelgewrichtskruiskoppelingen?

A4: Het ontwerp met één verbinding is compact en geschikt voor offsetomstandigheden met een kleine hoek; het dubbele scharnier is geschikt voor grotere totale hoekafwijkingen en is geschikt voor complexe ruimtetransmissie-indelingen.

Waarom kiezen voor Jiteng?

Als fabriek van lokale oorsprong in China voltooit Jiteng onafhankelijk de precisieverwerking, assemblage en inspectie van niet-telescopische kruiskoppelingen, waarbij hij strikt de industriële normen volgt om de kwaliteit en stabiliteit van de producten te garanderen.

- Volledig modellengamma: De fabriek heeft altijd meerdere series modellen op voorraad, waaronder modellen met hoge en lage snelheid, enkele en dubbele secties en modellen met snelle demontage. Externe aanbestedingen zijn niet nodig en alle transmissiecomponenten kunnen in één stap volledig worden uitgerust.

- Hoge precisie-aanpassingsmogelijkheden: ondersteunt H7-precisiegaten, nationale standaard spiebanen en aanpassing van speciale gaten. De verwerkingstoleranties worden strikt gecontroleerd, waardoor de producten zeer uitwisselbaar zijn en een hoge installatiecompatibiliteit hebben.

- Strenge verificatie van parameters voor de werkomstandigheden: elke unit wordt één voor één geïnspecteerd op snelheidslimieten, scharnierhoeken en pasnauwkeurigheid om een ​​stabiele werking te garanderen, zowel onder hoge als lage snelheid, zonder trillingen of abnormale slijtage.

- Professionele selectie- en leveringsdiensten: kan modellen nauwkeurig matchen op basis van de apparatuursnelheid, hoek en installatiemethode van de klant. Gangbare modellen zijn beschikbaar voor directe verzending en niet-standaard specificaties kunnen snel worden aangepast en geleverd.
