Met een eenvoudige structuur, hoge kostenprestaties, gemakkelijke koppelaanpassing en stabiele werking, worden onze producten op grote schaal toegepast in algemene mechanische transmissie, lichte en middelzware belasting, intermitterende werking en conventionele werkomstandigheden met overbelastingsbeveiliging. Het zijn kosteneffectieve en praktische veiligheidsaccessoires voor mechanische overbelastingsbeveiliging.

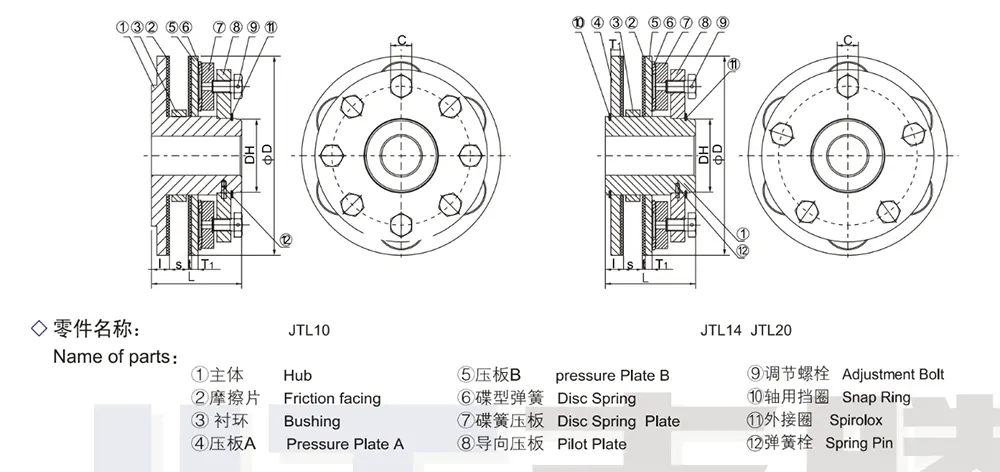

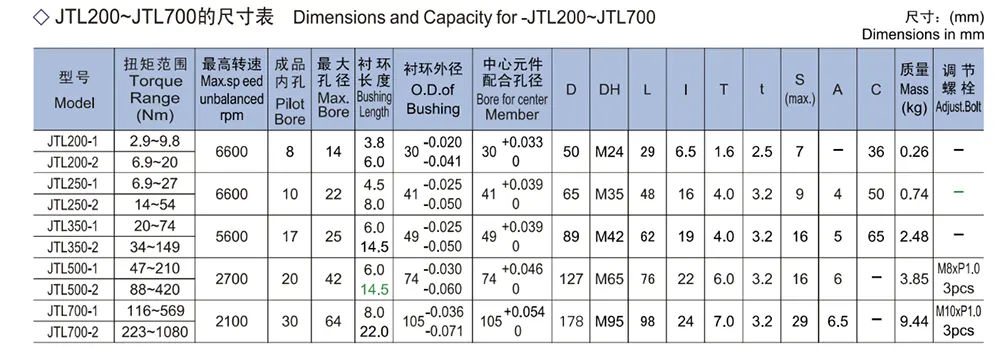

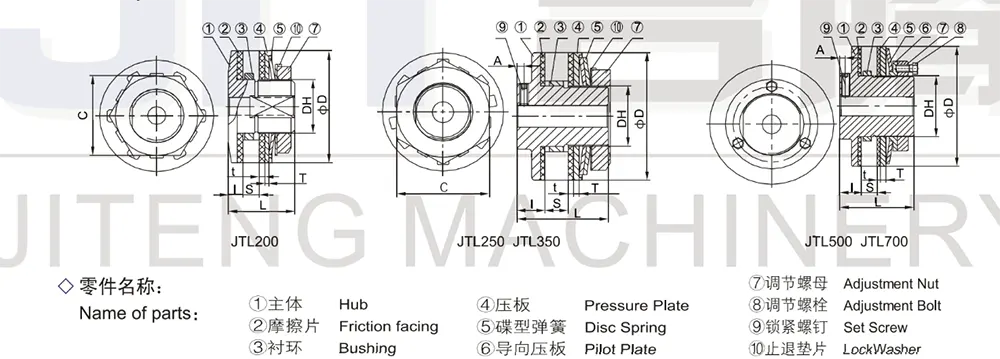

De koppelinstelling van de Friction Torque Limiter wordt bereikt door de stelbouten en/of de stelmoeren vast of los te draaien. Voor de koppelafstelling van JTL200 tot JTL350 wordt een stelmoer meegeleverd, en voor de JTL500 tot JTL20 worden afstelbouten meegeleverd. De koppelinstelling kan worden uitgevoerd nadat de koppelbegrenzer op de as is gemonteerd.
Draai eerst de stelmoer met de hand stevig vast, zodat de schotelveer op de plaat past. Draai vervolgens de moer voorzichtig ongeveer 60 graden vast met een sleutel.
Draai eerst de moer om de schijfveer aan de plaat te bevestigen en draai vervolgens elke stelbout ongeveer 60 graden vast. Als de koppelbegrenzer vervolgens slipt onder normale belastingsomstandigheden, draai dan de moeren (voor JTL200 tot JTL350) of de bouten (voor JTL500 of JTL20) geleidelijk aan totdat de koppelbegrenzer niet meer slipt.

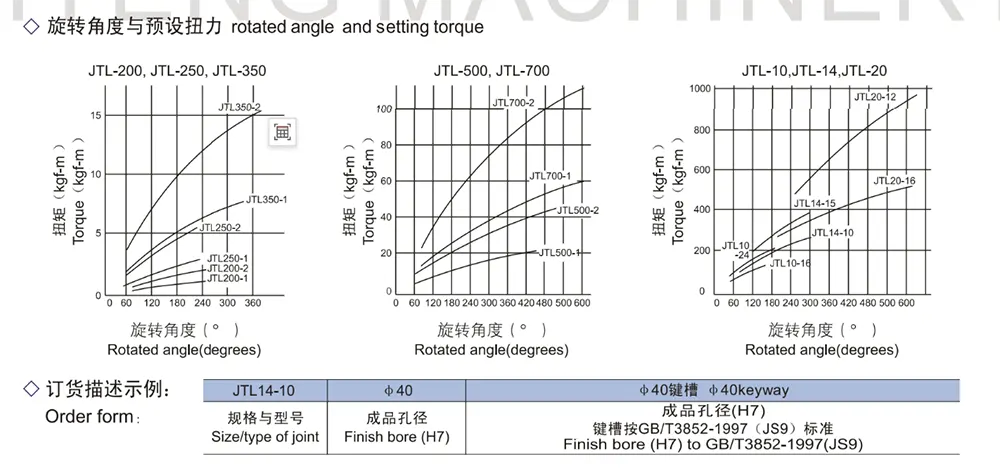

Draai de bouten altijd gelijkmatig vast (of los). Probeer deze afstelling verschillende keren uit om de juiste koppelinstelling voor de machine te vinden. Ter informatie toont de grafiek op de volgende pagina de relatie tussen de effectieve rotatiehoek en het vooraf ingestelde koppel. Voor een nauwkeurige koppelinstelling wordt het inlopen van de koppelbegrenzer aanbevolen; bijvoorbeeld 500 toeren bij 50 tot 60 omw/min met een draaihoek van 45 graden van stelmoeren of bouten.

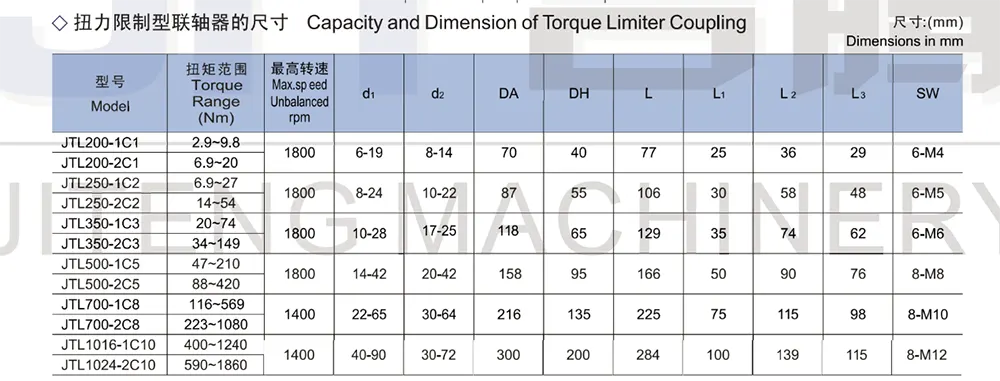

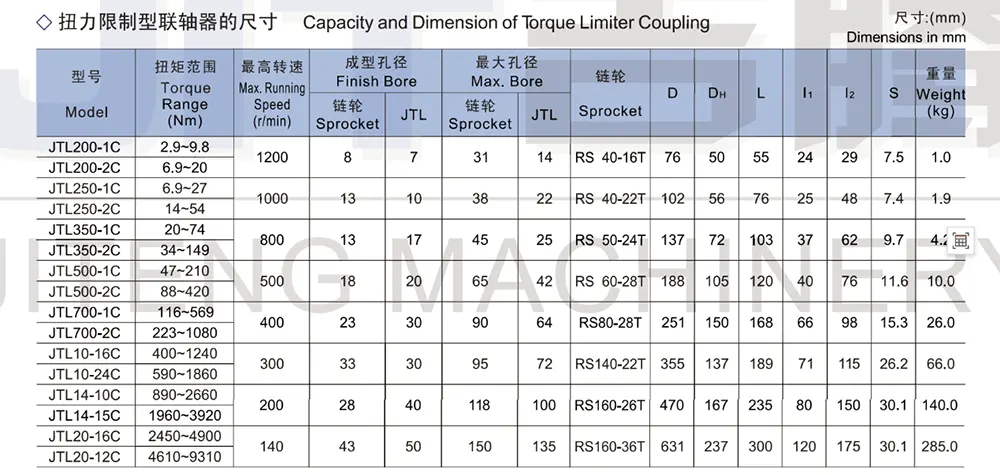

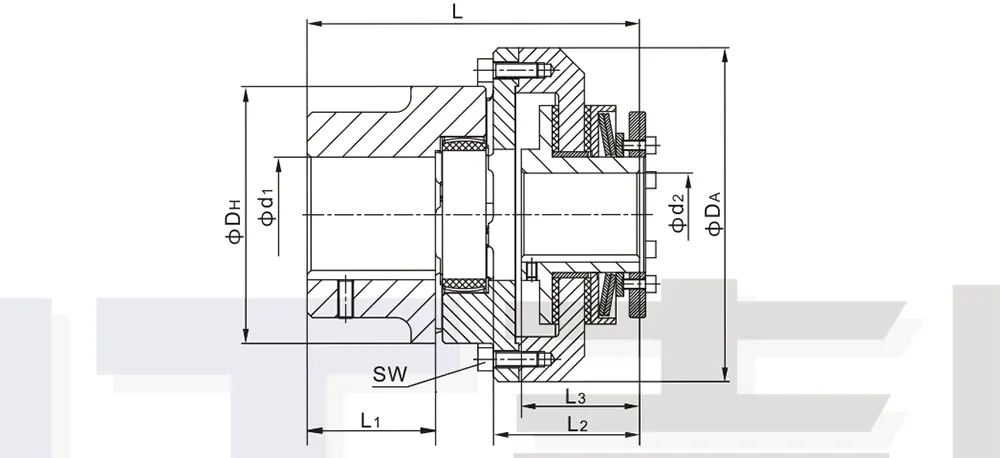

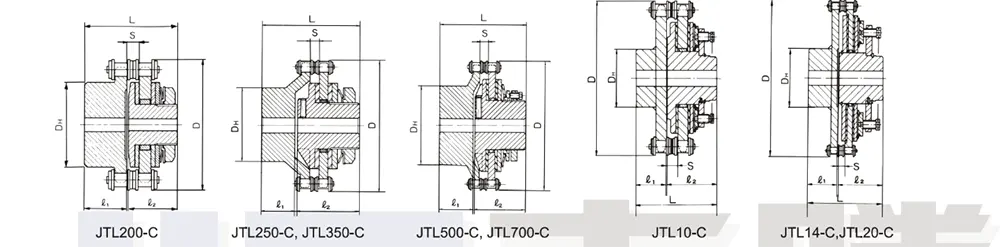

De wrijvingskoppelbegrenzerkoppeling combineert slipbescherming bij overbelasting met de mogelijkheid om aandrijf- en aangedreven assen te koppelen. Het is een samenstel bestaande uit een JT® koppelbegrenzer en rollenkettingkoppeling.
Deze constructie zorgt voor een betrouwbaar karakter en een eenvoudig te monteren flexibele koppeling.
1. Met torsiestijve, spelingsvrije stalen lamellenkoppeling
2. geschikt voor hoge bedrijfstemperaturen (tot 280 °C)
3. met variabele afstandhouders voor verschillende asafstanden
1. As-naar-as-verbinding
2. Torsieflexibele veiligheidskoppeling
3. Axiale plug-in
4. In staat om een verkeerde uitlijning te compenseren
5.Torque kan worden ingesteld terwijl het op zijn plaats zit
6. Afwerking boring volgens ISO-pasvorm H7, spiebaan met veer volgens DIN 6885 blad1-Js9

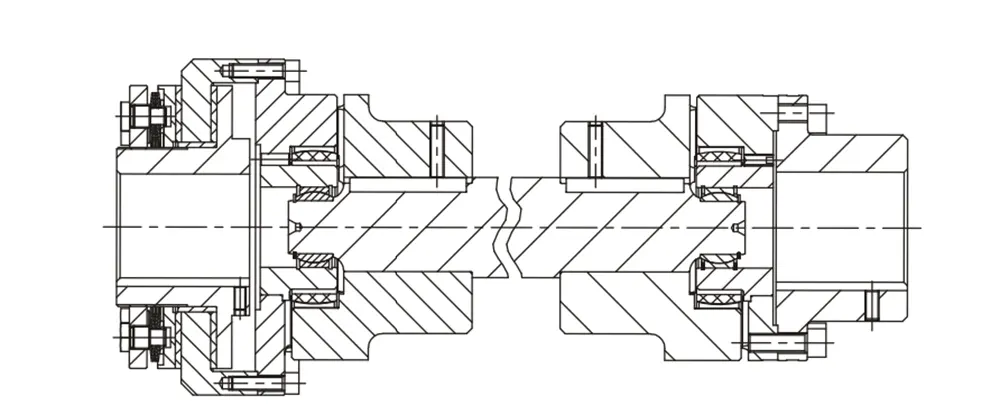

1. als tussenaskoppeling
2. voor grote asafstanden
3.Verkrijgbaar in combinatie met stalen laminakoppelingen
1. Eenvoudige, compacte oplossing.
2. Deze versie is uitgerust met spiraalveren voor een nauwkeurige afstelling: .../CM.
3. Geschikt voor gebruik onder corrosiewerende omstandigheden: DF/EA.
4. Aangepaste montage beschikbaar (L-versie).
5. Vergrendeling via radiale ring, eenvoudige vervanging van andere merken op de markt: .../GR.

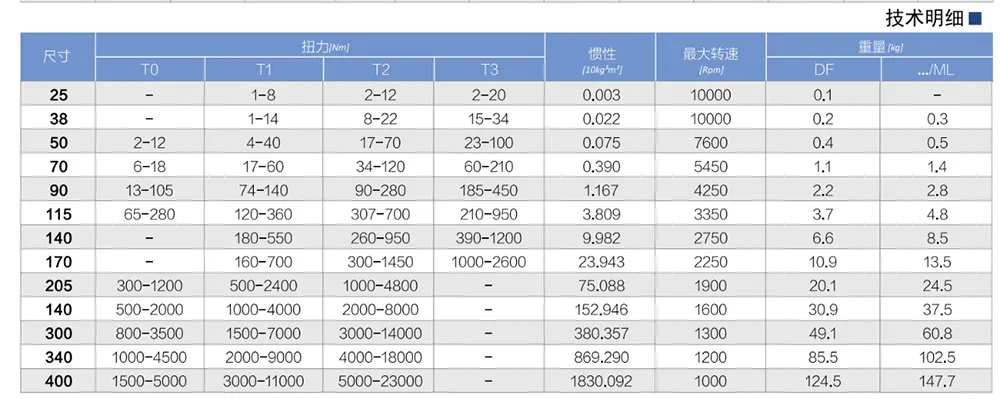

6. Koppelbereik: 1-23.000 Nm; Max. boring diameter Φ140mm.

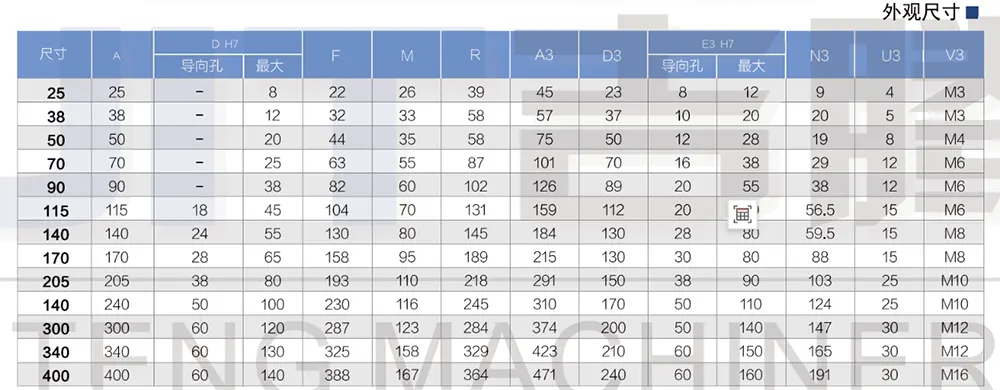

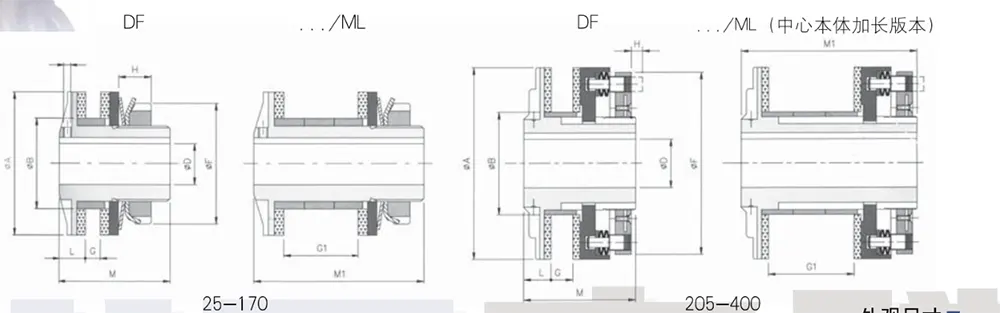

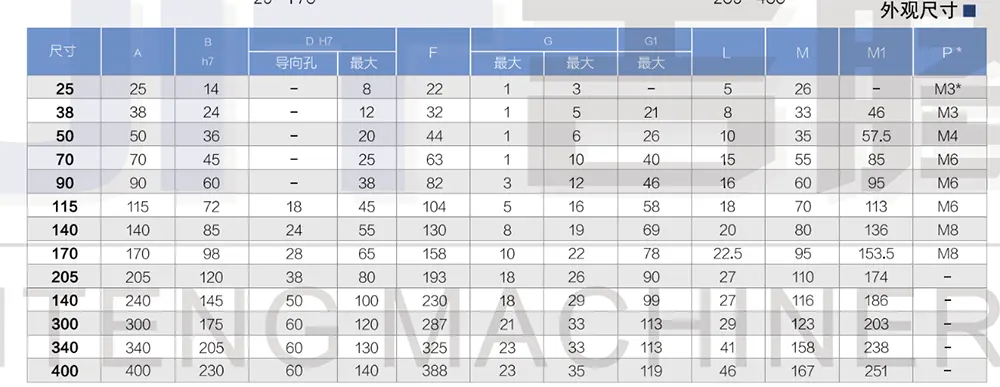

P*: Maat 25, schroeven met platte kop bevinden zich aan de moerzijde, niet aan de flenszijde.
Het gewicht heeft betrekking op de koppelbegrenzer met centreerboring (DF). De traagheid heeft betrekking op de maximale afgewerkte boringdiameter.
1. Eenvoudige, compacte oplossing voor coaxiale aandrijftoepassingen.
2. Bi-directionele overbelastingsbeveiliging.
3.Friction Torque Limiter kan worden uitgerust met verschillende soorten wrijvingsschijven om aan specifieke toepassingsvereisten te voldoen.
4.Deze versie is uitgerust met bijpassende spiraalveren voor een nauwkeurige afstelling van de montage: .../CM/TAC.
5. Radiale vergrendeling via contramoer: .../GR.
6. Koppelbereik: 1-23.000 Nm; Max. boring diameter: Φ160mm.

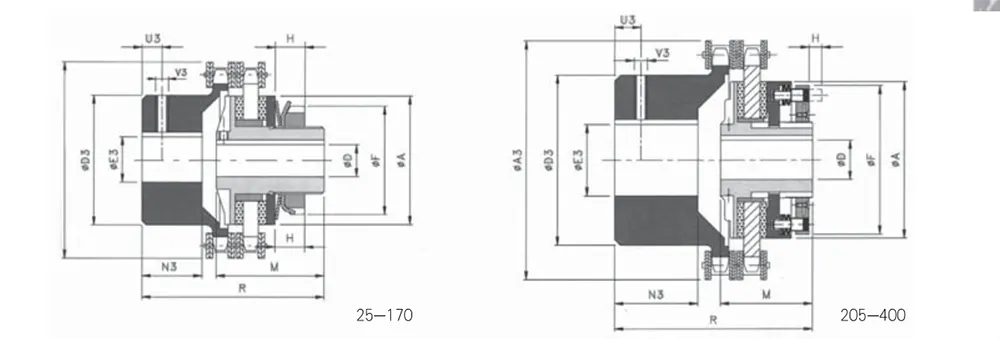

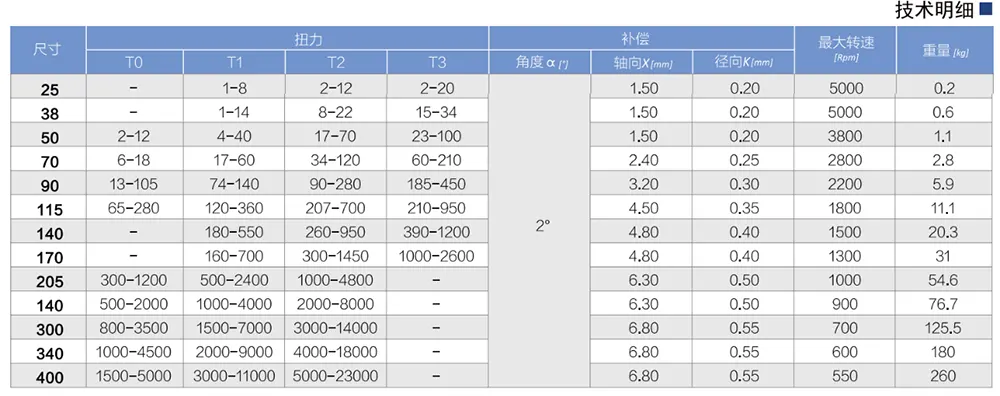

De gegevens hebben betrekking op de complete montage (DF/TAC)
Gewicht heeft betrekking op de complete montage met centreerboring (DF/TAC)
