Parallelle excentrische koppeling is een speciaal transmissiecomponent dat zich onderscheidt van traditionele starre en elastische koppelingen. De meeste standaardkoppelingen op de markt zijn alleen geschikt voor coaxiale transmissie en zijn niet geschikt voor de grote radiale parallelle offset die in apparatuur aanwezig is. Dit leidt vaak tot transmissie-jitter, vermogensafwijkingen, asslijtage en uitschakeling van apparatuur.
Jiteng, als de oorspronkelijke fabriek, onderzoekt en produceert onafhankelijk uiterst nauwkeurige parallelle excentrische koppelingen. Gebaseerd op een compacte structuur, houdt het ook rekening met een extreem hoge stijfheid en een sterk vermogen om afwijkingen te compenseren. Het kan een nulspeling en een stabiele werking met constante snelheid handhaven onder omstandigheden met hoge snelheid en zware belasting, en is een geüpgraded en alternatief product om het probleem van parallelle as-offset in industriële apparatuur op te lossen.
| Modus | Link Nummer |
(mm)Radiale maxi- moederverplaatsing |
N.mStarting torsie Nm |
N.mNormal koppel N.m |
Maximaal snelheid |
De radiaal laden |
De koppeling verkoopt straal |
Wegen kg |
Roterende traagheid Kg.m² |
|
| 25*0,95 | Lineair | C | R | |||||||
| PC70.74 | 3x2 | 68 | 65 | 137 | 49 | 3000 | 3870 | 0.024 | 1.3 | 9,03x10-4 |
| PC92.74 | 3x2 | 133 | 128 | 196 | 68 | 2500 | 3870 | 0.035 | 1.9 | 2,69x10-3 |
| PC120.101 | 3x2 | 171 | 165 | 600 | 196 | 2000 | 8920 | 0.045 | 4.9 | 1,15x102-2 |
| PC140.134 | 3x2 | 171 | 165 | 1060 | 350 | 1800 | 14120 | 0.050 | 10.4 | 2,80x102-2 |
| PC160.155 | 3x2 | 190 | 183 | 1850 | 640 | 1500 | 21570 | 0.057 | 15.7 | 5,80x10-2 |
| PC200.196.1 | 3x2 | 171 | 165 | 3470 | 1180 | 1000 | 30890 | 0.075 | 27.0 | 1,61x10-1 |
| PC200.196.2 | 4x2 | 171 | 165 | 4170 | 1370 | 600 | 30890 | 0.075 | 30 | 1,80x10-1 |
| PC230.196 | 5x2 | 171 | 165 | 6280 | 2060 | 500 | 30890 | 0.090 | 35 | 3,08x10-1 |
| PC250.196 | 6x2 | 171 | 165 | 8340 | 2750 | 460 | 30890 | 0.100 | 43 | 4,48x10-1 |
| PC330.196 | 8x2 | 171 | 165 | 15700 | 5200 | 300 | 30890 | 0.140 | 59 | 1.19 |
| PC390.196 | 10x2 | 171 | 165 | 23500 | 7850 | 250 | 30890 | 0.170 | 79 | 2.25 |

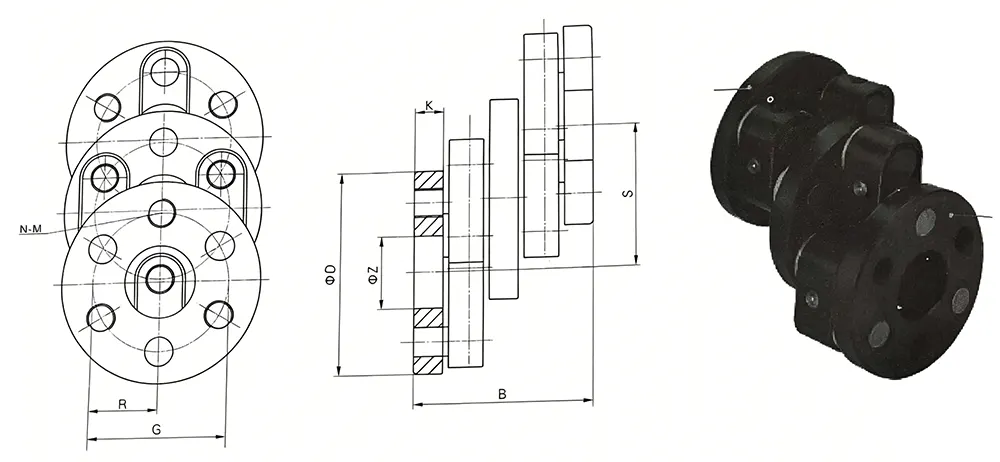

| Model | D | B | S | Z(H7) | G | N | M | K |
| PC70.74 | 70 | 74 | 36 | 25 | 48 | 3 | M10 | 10 |
| PC92.74 | 92 | 74 | 70 | 45 | 70 | 3 | M10 | 10 |
| PC120.101 | 120 | 101 | 90 | 50 | 90 | 3 | M12 | 15 |
| PC140.134 | 140 | 134 | 90 | 55 | 100 | 3 | M16 | 22 |
| PC160.155 | 160 | 155 | 100 | 60 | 115 | 3 | M16 | 25 |
| PC200.196.1 | 200 | 196 | 90 | 80 | 150 | 3 | M20 | 30 |
| PC200.196.2 | 200 | 196 | 90 | 80 | 150 | 4 | M20 | 30 |
| PC230.196 | 230 | 196 | 90 | 120 | 180 | 5 | M20 | 30 |
| PC250.196 | 250 | 196 | 90 | 120 | 200 | 6 | M20 | 30 |
| PC330.196 | 330 | 196 | 90 | 210 | 280 | 8 | M20 | 30 |
| PC390.196 | 390 | 196 | 90 | 250 | 340 | 10 | M20 | 30 |
Parallelle excentrische koppeling bereikt krachtoverbrenging via een nauwkeurige symmetrische excentrische koppelingsstructuur, die verschilt van de stijve verbinding of elastische bufferende transmissiemodus van gewone koppelingen.
- Parallelle excentrische koppelingstransmissie: door nauwkeurige structurele coördinatie blijven de aandrijfas en de aangedreven as synchroon draaien, zelfs als er een vaste of dynamische parallelle radiale offset is. Er zal geen transmissiestoring optreden als gevolg van een verkeerde uitlijning van de as.
- Geen speling bij constante snelheid: de algehele structuur heeft geen transmissiekloof. De koppeloverdracht wordt zonder enige vertraging volledig gesynchroniseerd, waardoor de ingangssnelheid exact hetzelfde is als de uitgangssnelheid, waardoor een transmissie met constante snelheid wordt bereikt.
- Flexibele compensatie voor starre krachtoverbrenging: terwijl de hoge stijfheid bij de koppeloverdracht behouden blijft, compenseert het autonoom installatieafwijkingen van apparatuur, framevervorming en loopslijtage, waarbij rekening wordt gehouden met de dubbele prestaties van zowel de transmissiesterkte als de afwijkingscompensatie.
Voor verschillende pijnpunten in de sector die verband houden met excentrische transmissie in industriële apparatuur, kan parallelle excentrische koppeling nauwkeurig de moeilijke werkomstandigheden oplossen die gewone koppelingen niet kunnen overwinnen, waardoor uitval van apparatuur en bedrijfskosten aanzienlijk worden verminderd.
- As-offset-aanpassingsprobleem: het kan de problemen oplossen van tweeassige parallelle excentriciteit en radiale verkeerde uitlijning veroorzaakt door installatiefouten van apparatuur, framevervorming en langdurige slijtage, waardoor de tekortkomingen worden gecompenseerd van standaardkoppelingen die zich niet kunnen aanpassen aan werkomstandigheden met grote afwijkingen.
- Probleem met verlies van transmissienauwkeurigheid: het elimineert veelvoorkomende problemen zoals transmissiespeling, snelheidsschommelingen, stroomvertraging en jitter van apparatuur onder excentrische omstandigheden, waardoor de continue, uiterst nauwkeurige werking van precisieapparatuur wordt gegarandeerd.
- Problemen met slijtage van apparatuur: het is niet afhankelijk van elastische componenten om zich aan te passen aan afwijkingen, met een structuur met hoge stijfheid die de krachtoverbrenging stabiliseert, zijdelingse spanning en abnormale slijtage aan assen, lagers en afdichtingen vermindert en het uitvalpercentage van de apparatuur verlaagt.
- Probleem met ruimte-installatiebeperking: compacte en lichtgewicht structuur, geschikt voor smalle installatieruimtes, waardoor het probleem wordt opgelost dat traditionele compenserende koppelingen groot van formaat zijn en zich niet kunnen aanpassen aan de installatie van precisieapparatuur.
Met zijn unieke excentrische compensatie, precisietransmissie zonder speling en voordelen op het gebied van hoge stijfheid en duurzaamheid, is de parallelle excentrische koppeling breed toepasbaar op diverse industriële apparatuur met parallelle as-offsets, die meerdere industrieën voor precisietransmissieomstandigheden bestrijken.
- Geautomatiseerde precisieapparatuur: geschikt voor servoaandrijfsystemen, niet-standaard geautomatiseerde productielijnen en precisietransmissiemechanismen, geschikt voor afwijkingen in de assemblage van apparatuur en door vervorming veroorzaakte parallelle excentrische omstandigheden.
- Speciale machines voor de lichte industrie: worden veel gebruikt in drukmachines, verpakkingsmachines, textielmachines, enz., waardoor een stabiele en nauwkeurige transmissie van excentrische assystemen bij hoge snelheid wordt gegarandeerd.
- Algemene industriële transmissieapparatuur: toepasbaar op diverse algemene mechanische apparatuur die parallelle koppeling met twee assen vereist en kleine installatieafwijkingen heeft, geschikt voor conventionele transmissiescenario's met gemiddelde snelheid en continu gebruik.
- Renovatie- en upgradeprojecten voor apparatuur: specifiek ontworpen voor de renovatie van oude apparatuur, niet-standaard aangepaste apparatuur en gemakkelijk vervormde frameapparatuur, waardoor de problemen van slechte compatibiliteit en frequente schade aan traditionele koppelapparaten effectief worden opgelost.
Als de oorspronkelijke fabrikant van parallelle excentrische koppelingen maakt Jiteng gebruik van zijn jarenlange ervaring in de sector, zijn eigen fabrieksgebouwen en een complete set precisieproductieapparatuur om klanten betrouwbare inkoopoplossingen te bieden vanuit meerdere dimensies, waaronder professionaliteit, kwaliteit, levering en service.
Met een eigen fabriek van duizend vierkante meter en een complete set CNC-precisieverwerkingsapparatuur, voltooit Jiteng onafhankelijk productonderzoek en -ontwikkeling, verwerking, nauwkeurig slijpen en nauwkeurigheidstests. Het bedrijf is al jaren nauw betrokken op het gebied van transmissie en is bedreven in het selecteren en matchen van oplossingen voor diverse complexe excentrische werkomstandigheden.
Alle parallelle excentrische koppelingen worden getest op excentrische compensatie, koppel en maatnauwkeurigheid voordat ze de fabriek verlaten. Dit zorgt ervoor dat er geen problemen zijn zoals onvervulde nauwkeurigheidsnormen, onstabiele transmissie of het mislukken van afwijkingscompensatie. De kwaliteit is traceerbaar.
Standaardmodellen zijn altijd op voorraad en snelle levering en spoedbestellingen worden ondersteund. Tegelijkertijd kunnen niet-standaardmaten en speciale excentrische parameters worden aangepast om te voldoen aan de behoeften van verschillende niche-, complexe en aangepaste apparatuurmatching.
Vóór de verkoop selecteert Jiteng het model nauwkeurig op basis van de excentriciteit, rotatiesnelheid, belasting en werkomstandigheden om selectiefouten te voorkomen. Tijdens het verkoopproces synchroniseert het de voortgang van de productie in realtime. Na de verkoop biedt het installatiebegeleiding, antwoorden op probleemoplossing en foutoplossingen om zorgen over aanschaf en gebruik volledig weg te nemen.
Met dezelfde precisie en prestaties biedt het een betere kosteneffectiviteit, waardoor het geschikt is voor batchlevering op lange termijn, renovatie van apparatuur en projectinkoop door ondernemingen.
