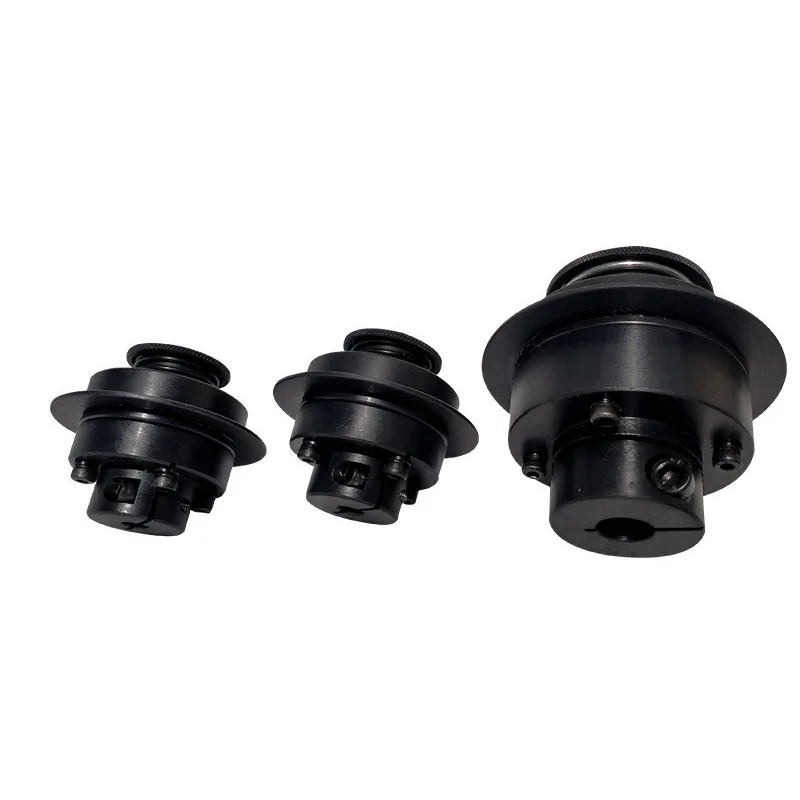

Roltype koppelbegrenzer

De Roller Type Torque Limiter is een veelgebruikte mechanische veiligheidscomponent binnen industriële transmissiesystemen. Door gebruik te maken van een volwassen structuur met rolaangrijping, wordt een nauwkeurige koppelregeling bereikt; In tegenstelling tot elektronisch gestuurde veiligheidsvoorzieningen is het volledig afhankelijk van mechanische mechanismen om overbelastingsbeveiligingsacties uit te voeren.

Wanneer de apparatuur te maken krijgt met abnormale bedrijfsomstandigheden, zoals vastlopen, afslaan of overmatige belasting, glijdt het apparaat automatisch weg en ontkoppelt het, waardoor de krachtoverdracht wordt verbroken. Dit voorkomt storingen aan de bron en beschermt kritische componenten, zoals motoren, reductoren en spindels, tegen problemen zoals asbreuk of componentbreuk.

Specificaties

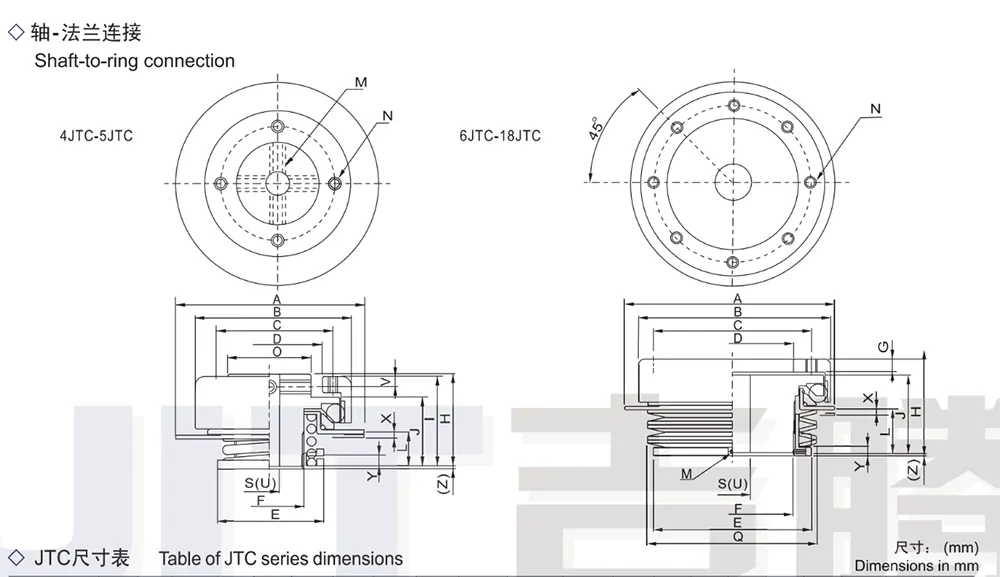

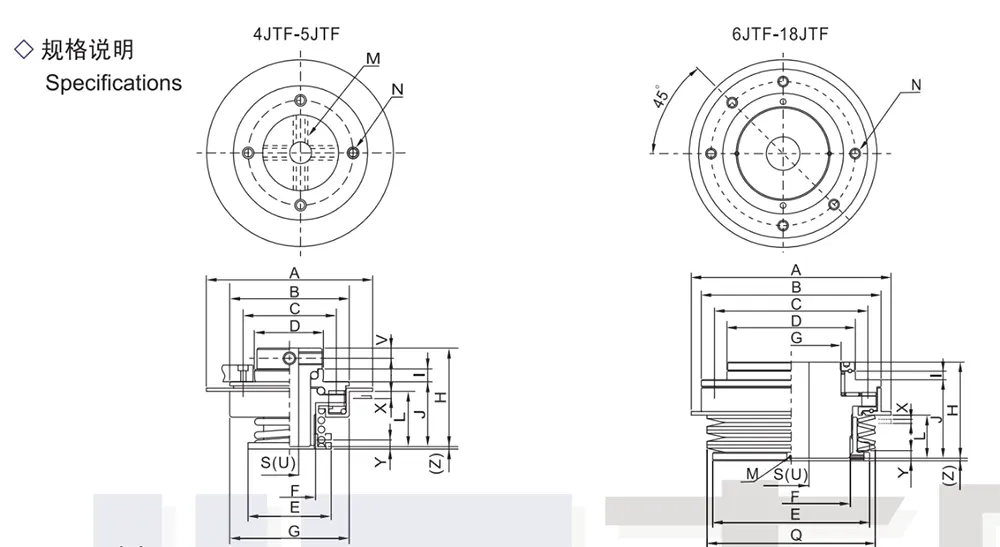

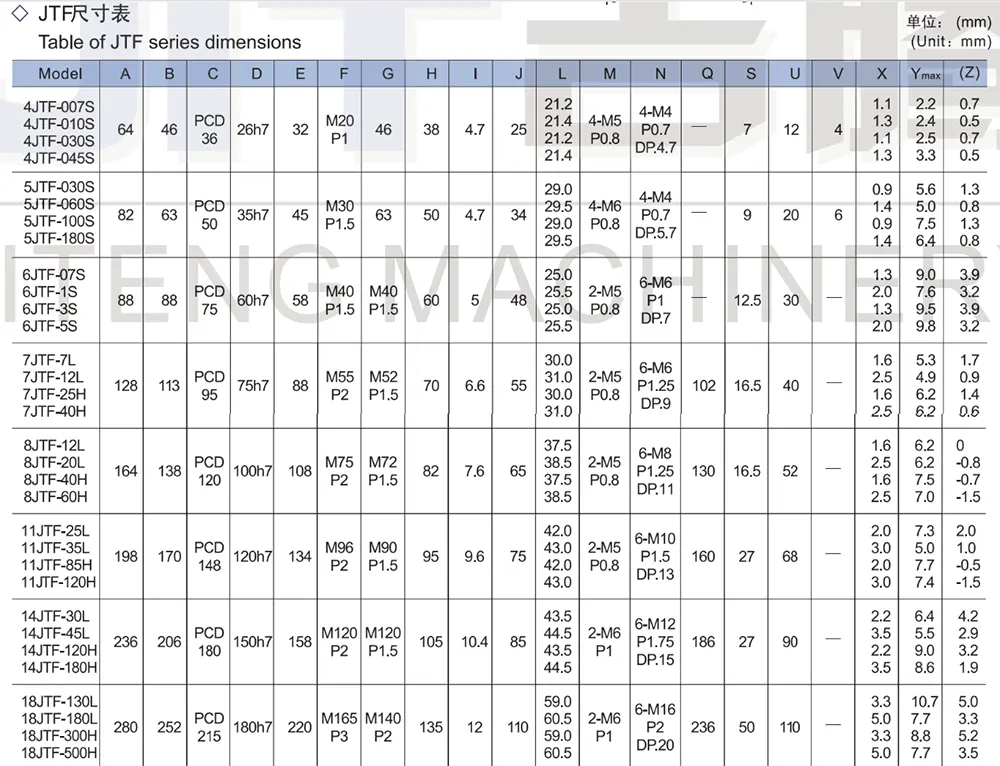

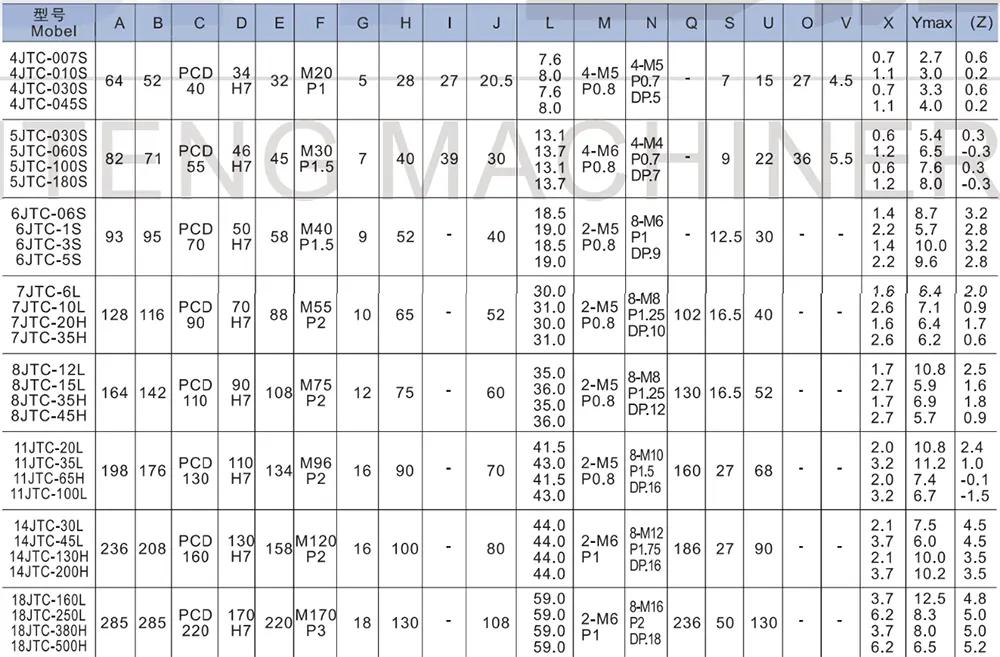

(M): Boringdiameter en spoed van de stelschroeven in de koppelafstelmoer.

(N): Diepte van de montageboutgaten.

(S): Afmeting van de voorgeboorde gaten.

(U): Maximaal machinaal bewerkbare boringdiameter.

(X): stuiterafstand van de detectiedrukplaat bij overbelasting.

(Ymax): Maximale borglengte van de koppelafstelmoer.

(Z): Hoogte van de koppelafstelmoer bij onbelaste veer.

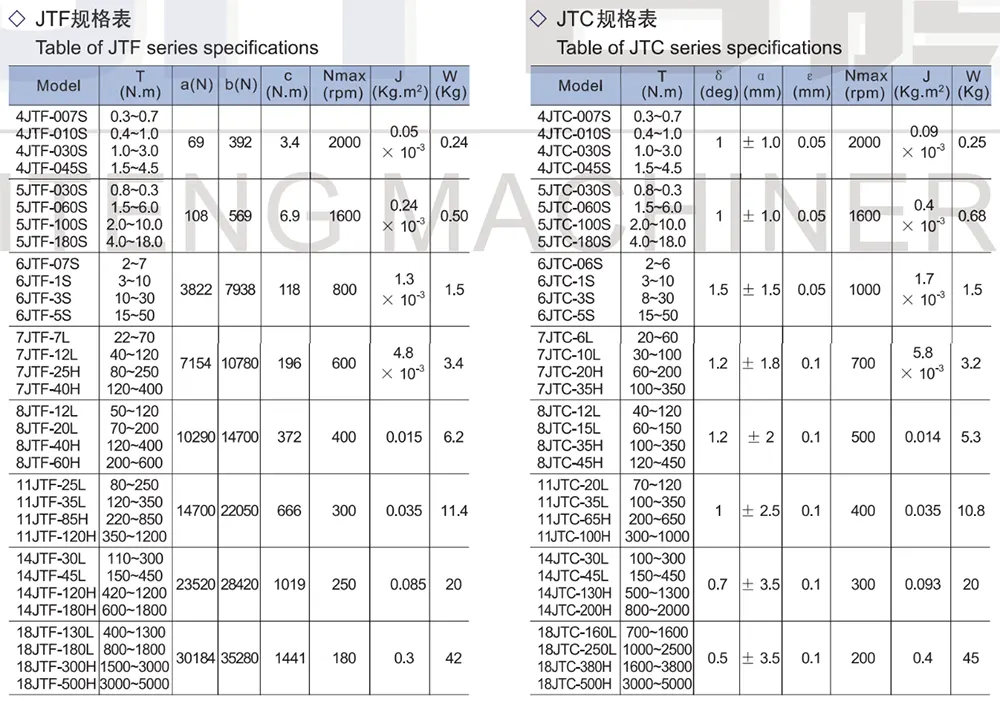

(T): Instelbereik van het uitschakelkoppel. (δ): Maximaal toegestane hoekafwijkingsfout.

(α): Maximaal toegestane axiale speling tussen de twee verbonden ascentra.

(ε): Maximaal toegestane fout in parallelle (offset) uitlijning.

(Nmax): Maximaal toegestane rotatiesnelheid.

(J): Traagheidsmoment van de koppelbegrenzer.

(W): Gewicht.

Opmerking 1: De spelingsfout wordt bepaald op basis van afmetingenset H, die de maximaal toegestane axiale asafstand geeft.

Opmerking 2: De fout in de parallelle (offset) uitlijning geeft de maximale tolerantie aan van de koppeloverbrengende stalen kogels.

Opmerking 3: Voor gebruik bij snelheden hoger dan Nmax (RPM), dient u contact op te nemen met ons bedrijf.

Productstructuur en werkingsprincipes

De Roller Type Torque Limiter heeft een puur mechanisch, geïntegreerd ontwerp. Het is afhankelijk van fysieke in- en uitschakeling om bescherming tegen overbelasting te bieden; de bedieningslogica is eenvoudig en betrouwbaar, waardoor het risico op storingen laag blijft, zelfs bij langdurig gebruik.

- Kernbetrokkenheidsstructuur: de eenheid maakt overal gebruik van een transmissiemechanisme met rolinschakeling. De componenten zijn nauwkeurig vervaardigd met geoptimaliseerde spelingen, waardoor een stabiele koppeloverdracht onder normale omstandigheden mogelijk is en de apparatuur soepel functioneert.

- Principe van ontkoppeling door overbelasting: Wanneer de apparatuur vastloopt, vastloopt of de belasting de vooraf ingestelde limiet overschrijdt, worden de interne rollen verplaatst door de uitgeoefende kracht. Het apparaat glijdt automatisch uit en wordt uitgeschakeld, waardoor de krachtoverdracht snel wordt onderbroken en wordt voorkomen dat schokbelastingen rechtstreeks op de spil en de motor worden overgebracht.

- Reset- en herstellogica: Zodra de apparatuurfout is verholpen en de belasting is teruggekeerd naar een normaal niveau, kan het apparaat snel opnieuw worden ingeschakeld en worden gereset naar de normale transmissiestatus zonder dat de hele machine hoeft te worden gedemonteerd. Dit vermindert de uitvaltijd die nodig is voor onderhoud aanzienlijk.

Kernfuncties en aanpassingsfuncties

- Nauwkeurige koppelinstelling: ondersteunt traploze, flexibele aanpassing van koppelwaarden, waardoor een nauwkeurige definitie van de beveiligingsdrempel van de apparatuur mogelijk is. Operators kunnen vrijelijk parameters configureren die passen bij de specifieke belasting, het geleverde vermogen en het vereiste veiligheidsniveau van de apparatuur.

- Snelle reactie op overbelasting: In het geval van abnormale omstandigheden, zoals afslaan, vastlopen van materiaal of overbelasting, voert de Torque Limiter van het roltype een onmiddellijke uitschakeling en stroomonderbreking uit. De zeer gevoelige respons blokkeert onmiddellijk schokkrachten, waardoor de kritieke componenten van de hele machine worden beschermd.

- Puur mechanisch bedieningsontwerp: de unit heeft een volledig mechanische structuur; het bevat geen elektronische controllers, sensoren of andere elektrische componenten. Omdat er geen externe voeding of besturingssignalen nodig zijn, elimineert het in principe potentiële storingsrisico's die gepaard gaan met veroudering van het circuit of signaalstoringen. Aanpassingsvermogen aan de omgeving en installatievoordelen

Dit apparaat is geoptimaliseerd voor de complexe bedrijfsomstandigheden in werkplaatsen en beschikt over een sterke immuniteit tegen interferentie en een brede installatieveelzijdigheid, waardoor het compatibel is met een grote verscheidenheid aan transmissie- en montageconfiguraties.

- Tolerantie voor ruwe omgevingen: Beschikt over uitzonderlijke weerstand tegen interferentie; het zorgt voor een stabiele werking, zelfs onder omstandigheden met zware stofophopingen, olievervuiling of voortdurende trillingen van de apparatuur, waardoor het geschikt is voor alle soorten zware productieomgevingen.

- Compact lichaamsontwerp: de algehele structuur is gestroomlijnd en compact – aanzienlijk kleiner in volume dan traditionele koppelbegrenzers van het wrijvingstype – waardoor deze niet overmatig veel installatieruimte in beslag neemt en zeer geschikt is voor compacte geautomatiseerde apparatuurlay-outs.

- Veelzijdige montagecompatibiliteit: zeer veelzijdig qua structuur en geschikt voor verschillende standaard transmissiemontagemethoden, waaronder montage op aseinden, flensmontage en ketting- of riemaandrijvingen, waardoor het compatibel is met de overgrote meerderheid van transmissiesystemen.

Prestatievoordelen

- Hoge koppelcontroleprecisie: beschikt over duidelijke en nauwkeurige beschermingsdrempels; onder normale belasting vindt de krachtoverbrenging plaats zonder verlies en met een stabiele efficiëntie. In kritieke overbelastingssituaties kan het de stroomoverdracht binnen milliseconden onderbreken, waardoor een stabiele en betrouwbare bescherming wordt gegarandeerd.

- Schokbestendigheid en uithoudingsvermogen: bestand tegen de wisselende belastingen die worden gegenereerd door veelvuldig starten en stoppen van apparatuur, evenals de onmiddellijke schokbelastingen die worden veroorzaakt door materiaalstoringen. De superieure weerstand tegen vermoeidheid verlengt effectief de totale levensduur van de Roller Type Torque Limiter.

- Soepele nullastreset: Zodra een overbelastingsfout is verholpen, wordt het apparaat soepel gereset onder nullastomstandigheden, waardoor problemen zoals vastlopen of resetfouten worden vermeden, waardoor productielijnen snel hun operationele ritme kunnen hervatten.

Toepassingsgebieden

- Transportmachines: diverse materiaaltransportbanden, takels en toevoerapparatuur; speciaal ontworpen om plotselinge overbelastingsproblemen op te lossen die worden veroorzaakt door materiaalophoping of vastlopen tijdens het transportproces.

- Verwerkingsapparatuur voor de lichte industrie: verpakkingsmachines, houtbewerkingsmachines en drukmachines; bij uitstek geschikt voor de bedrijfsomstandigheden die typisch zijn voor licht-industriële apparatuur, waarbij sprake is van hoogfrequent starten/stoppen en de kans op onmiddellijk afslaan.

- Chemische en automatiseringsapparatuur: chemische transmissiesystemen, geautomatiseerde assemblagelijnen en intelligente verwerkingsapparatuur; biedt 24/7 bescherming tegen overbelasting voor industriële productielijnen die een continue, ononderbroken werking vereisen.

Veelgestelde vragen

- Vraag 1: Wat is het verschil tussen een koppelbegrenzer van het roltype en een koppelbegrenzer van het wrijvingstype?

A1: Het rolmechanisme maakt gebruik van gelegeerde stalen rollen voor positieve overbrenging, waarbij wordt vertrouwd op een nauwkeurige mechanische structuur voor ontkoppeling; dit resulteert in een superieure koppelnauwkeurigheid en uitstekende herhaalbaarheid. Het wrijvingsmechanisme daarentegen vertrouwt op het slippen van wrijvingsplaten voor bescherming tegen overbelasting, wat doorgaans een lagere nauwkeurigheid oplevert en gevoelig is voor slijtage. Het rolmodel is daarom beter geschikt voor geautomatiseerde apparatuur die onderhevig is aan frequente storingen, hoogfrequente start-stopcycli of toepassingen die een hoge mate van beschermingsprecisie vereisen.

- Vraag 2: Is er een sensor nodig voor gebruik?

A2: Dit product is een puur mechanische overbelastingsbeveiliging; er zijn geen sensoren, elektronische regelmodules of externe stroombronnen nodig. Het vertrouwt uitsluitend op de interne rolstructuur voor zowel de krachtoverbrenging als het uitschakelen van overbelasting. Dit ontwerp biedt superieure weerstand tegen interferentie, waardoor het zeer geschikt is voor zware gebruiksomstandigheden, zoals omgevingen met stof, olievervuiling of hoge luchtvochtigheid, waar elektronische besturingscomponenten ongeschikt zouden zijn.

- Vraag 3: Onder welke bedrijfsomstandigheden wordt de koppelbegrenzer van het roltype niet aanbevolen?

A3: Het is niet geschikt voor toepassingen waarbij sprake is van langdurig, continu slippen. Als de apparatuur een aanhoudende buffering van overbelastingsomstandigheden vereist – in plaats van een onmiddellijke onderbreking van de kracht – raden we aan in plaats daarvan te kiezen voor een wrijvingsmechanisme. Het rolmechanisme is het meest geschikt voor scenario's waarbij sprake is van onmiddellijke stilstand, vastlopen van materiaal of plotselinge, abrupte bescherming tegen overbelasting.

- Vraag 4: Wat is bij benadering de levensduur en welk routineonderhoud is vereist?

A4: De rollen van gelegeerd staal zijn zeer goed bestand tegen zowel slijtage als compressie; onder normale bedrijfsomstandigheden is hun levensduur aanzienlijk langer dan die van standaard producten van het wrijvingstype. Routineonderhoud vereist geen frequente smering; gebruikers hoeven alleen maar periodiek oppervlaktestof en olieresten te verwijderen en de instelwaarde van het koppel te verifiëren. Hierdoor zijn de onderhoudskosten extreem laag.
