Type Z7B Vergrendelingseenheid

De Type Z7B-vergrendelingsconstructie is een gespecialiseerd, sleutelloos wrijvingsvergrendelingsonderdeel met een dubbel taps ontwerp, speciaal ontworpen voor zware toepassingen met middelgrote tot grote asdiameters:

1. Structurele configuratie: deze bestaat uit één binnenring gecombineerd met twee buitenringen. Het ontwerp maakt gebruik van een intern klemkrachtmechanisme, dat naar binnen wordt samengedrukt zonder naar buiten uit te zetten, wat een groot contactoppervlak garandeert en een uitzonderlijke centreerprecisie levert.

2. Verbeterde sterkte: zowel de totale wanddikte als de structurele stijfheid zijn uitgebreid versterkt; bijgevolg overtreft het nominale draagkoppel dat van het standaard, lichtgewicht Z7A-model.

3. Primaire toepassingen: Het is voornamelijk ontworpen voor het vergrendelen van holle assen in tandwielreductoren en het vastzetten van zware componenten in grootschalige transmissiesystemen. Het wordt veel gebruikt in complete sets van zware industriële apparatuur in sectoren zoals de metallurgie, mijnbouw, havenactiviteiten en de opwekking van windenergie.

Vermoeidheid en slagvastheid

Het type Z7B-vergrendelingssamenstel maakt gebruik van een volledig stijve wrijvingstransmissiestructuur. Door het ontwerp vermijdt het inherent de veelvoorkomende valkuilen die gepaard gaan met elastische componenten – met name het risico van veroudering en daaropvolgend falen – waardoor het bij uitstek geschikt is voor de afwisselende bedrijfsomstandigheden die kenmerkend zijn voor staalfabrieken, mijnen en havenfaciliteiten.

1. Eliminatie van elastische zwakheden: Het overwint de inherente tekortkomingen van gewone elastische koppelingscomponenten, zoals de gevoeligheid voor veroudering en vermoeidheidsproblemen, door te vertrouwen op stijve, taps toelopende oppervlakken om koppel over te brengen. Bijgevolg is het immuun voor de prestatievermindering die vaak wordt veroorzaakt door elastisch verval.

2. Aanpassingsvermogen aan veeleisende omstandigheden: het is ontworpen om bestand te zijn tegen frequente start-stopcycli, impactbelastingen als gevolg van omkeringen voorwaarts en achterwaarts, en continu, zwaar gebruik de klok rond, wat een uitstekende tolerantie voor wisselende belastingen aantoont.

3. Uitzonderlijke duurzaamheid: Zelfs onder langdurige en herhaalde impactbelastingen blijft de constructie vrij van losraken, wegglijden of verlies van koppel. De duurzaamheid is in staat om het hele jaar door ononderbroken en continu te werken en overtreft ruimschoots die van conventionele koppelingscomponenten.

Aanpassingsvermogen in het veld

De assemblage biedt ruime tolerantie voor installatiefouten, waardoor er minder strenge eisen worden gesteld aan de bewerkingsprecisie van de werkstukken. Deze functie pakt specifiek de uitdagende montageproblemen aan die vaak voorkomen bij het werken met oudere apparatuur waarbij de asoppervlakken mogelijk slijtage of schade hebben opgelopen.

1. Hoge tolerantie voor pasvormvariaties: Het vertoont een sterk vermogen om variaties in de pasvormtoleranties tussen de as en de naaf op te vangen. Deze mogelijkheid maakt lagere precisienormen mogelijk tijdens de initiële bewerking van werkstukken, waardoor de totale kosten die gepaard gaan met de nauwkeurige afwerking van componenten worden verlaagd.

2. Type Z7B-vergrendelingsconstructie compenseert defecten in verouderde apparatuur, zoals slijtage van het asoppervlak, lichte ovale vervorming en overmatige speling, waardoor transmissiespeling wordt geëlimineerd zonder dat de hele as- en naafconstructie hoeft te worden vervangen, waardoor kosteneffectieve aanpassing achteraf mogelijk wordt.

3. De montagepositie is vrij instelbaar en vereist geen nauwkeurige referentiepositie, waardoor de complexiteit van het ter plaatse achteraf inbouwen van oudere apparatuur effectief wordt verminderd.

Structurele veiligheidsprestaties

Door gebruik te maken van een gesloten, integrale klemstructuur, lost de Type Z7B-vergrendelingsconstructie talloze veiligheidsrisico's op die gepaard gaan met traditionele parallelle sleutelverbindingen, waardoor stabiele en betrouwbare vergrendelingsprestaties worden gegarandeerd, zelfs onder zware bedrijfsomstandigheden.

1. Het elimineert veelvoorkomende risico's op falen die gepaard gaan met traditionele parallelle sleutels, zoals slijtage, breuk, axiale verplaatsing en vastlopen van de transmissie, waardoor de veiligheidsredundantie van de werking van de apparatuur wordt vergroot.

2. De integrale structuur verdeelt de belastingen gelijkmatig, waardoor plaatselijke spanningsconcentraties worden voorkomen; bijgevolg is het samenstel zeer goed bestand tegen verkeerde uitlijning, losraken of breken van componenten tijdens bedrijf.

3. Het zorgt voor een veilige vergrendeling onder zware omstandigheden, waaronder zware schokbelastingen, hoge temperaturen, stoffige omgevingen en intense trillingen, waardoor schade aan apparatuur en productieveiligheidsincidenten veroorzaakt door plotselinge transmissiestoringen worden voorkomen en uiteindelijk de algehele veiligheidsfactor van de machine wordt vergroot.

Basisspecificaties

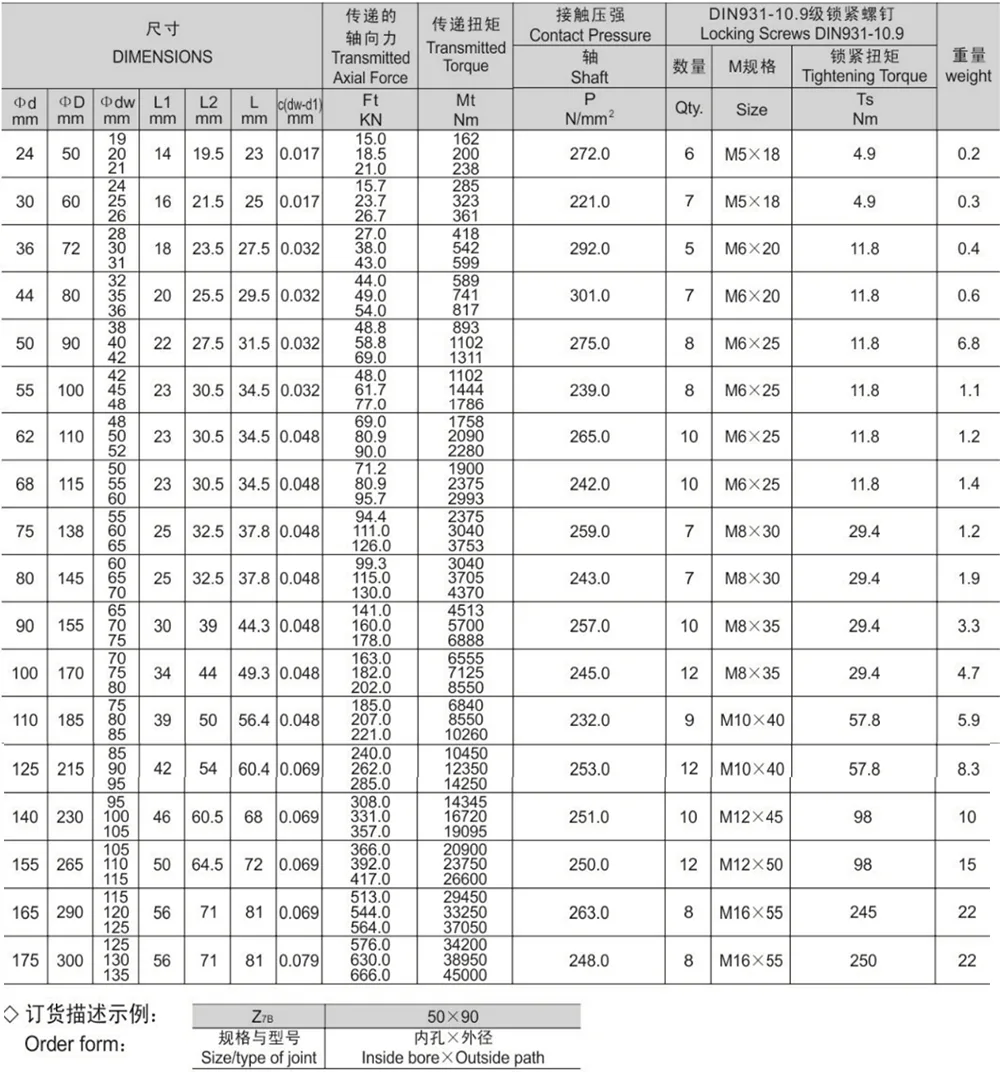

De vergrendelingsconstructie type Z7B is verkrijgbaar in een uitgebreide reeks basisafmetingen en parameters. Raadpleeg voor de productselectie de tabel met basisafmetingen en parameters van de Z7B-vergrendeling om het juiste model te bepalen op basis van de asdiameter, het nominale koppel en de beschikbare installatieruimte.
