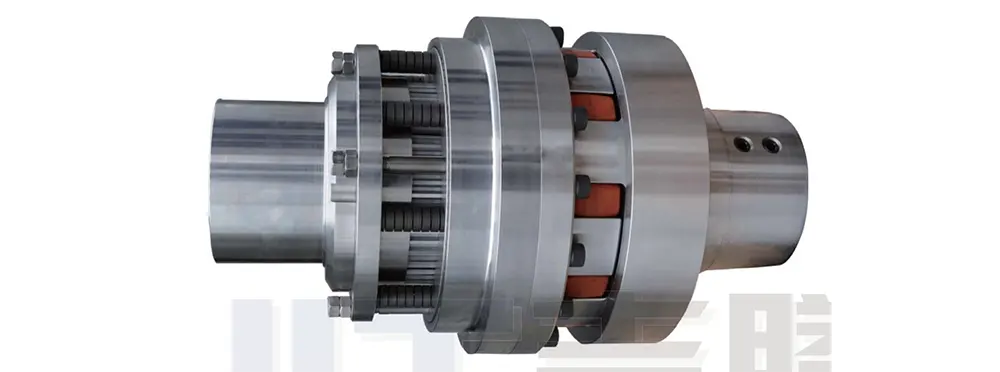

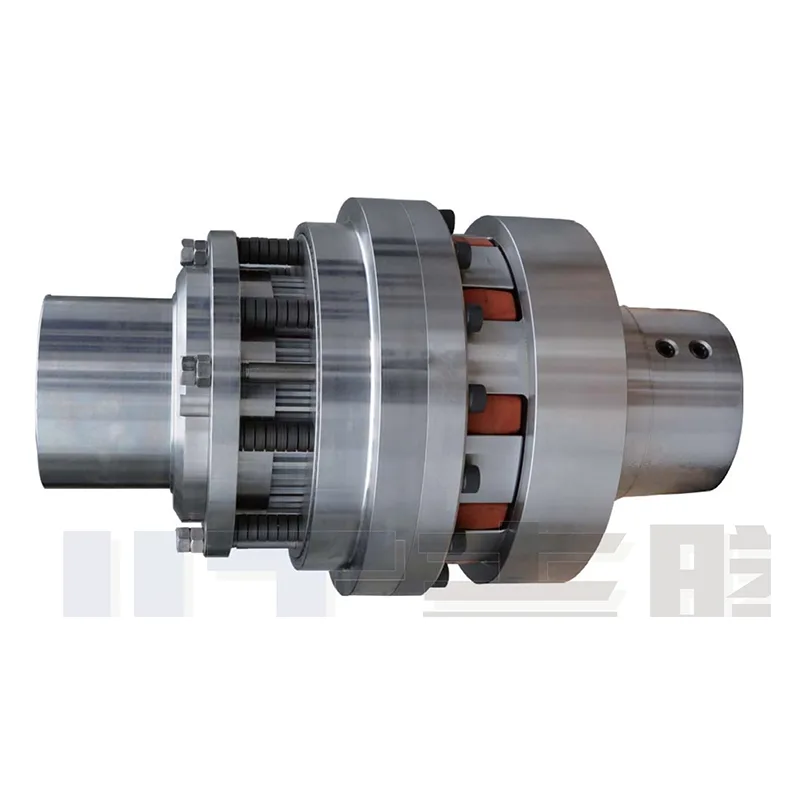

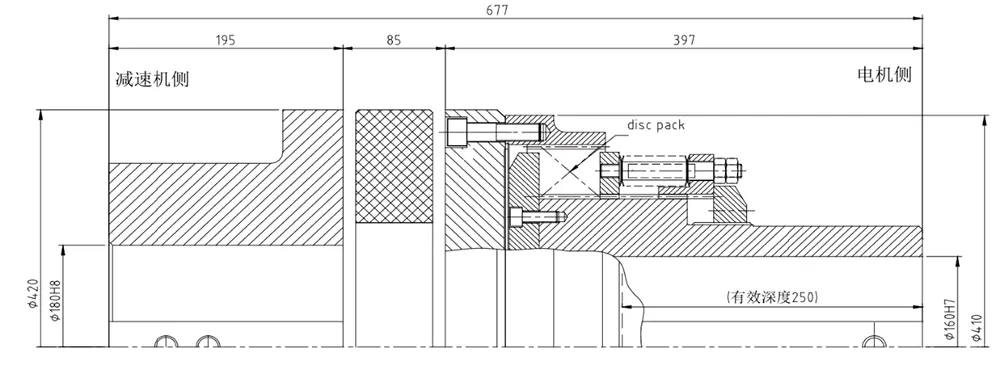

Wrijvingskoppelbegrenzer met meerdere platen

De Multi-Plate Friction Torque Limiter is een composiet, slip-type overbelastingsbeveiligingscomponent die speciaal is ontwikkeld voor zware bedrijfsomstandigheden met middelhoog tot hoog koppel. In tegenstelling tot conventionele wrijvingsbegrenzers met één of meerdere platen, maakt ons ontwerp gebruik van een meerlaagse, gestapelde wrijvingsschijfstructuur. Deze configuratie maximaliseert het effectieve wrijvingsoppervlak binnen een extreem compacte installatievoetafdruk, waardoor het substantiële koppelbelastingen van duizenden Newtonmeters kan verwerken.

Naast het bieden van een breed scala aan nauwkeurig afstelbare koppelinstellingen en geschiktheid voor continu gebruik op middelhoge tot hoge snelheid, is de unit voorzien van asbestvrije droge wrijvingsplaten. Deze platen bezitten inherent roestbestendige, slijtvaste en explosieveilige eigenschappen, waardoor het apparaat direct in gevaarlijke en complexe werkomgevingen kan worden ingezet zonder dat aanvullende aanpassingen nodig zijn.

Bovendien kan de unit worden gekoppeld aan flexibele koppelingen om verschillende uitlijningsafwijkingen te compenseren die optreden tijdens de installatie van de apparatuur. Dit maakt hem bij uitstek geschikt voor industriële toepassingen met hoge belasting, zoals mijnbouwactiviteiten en grootschalige transportsystemen, en dient als een onmisbare flexibele veiligheidsbeschermingscomponent binnen zware transmissiesystemen.

De wrijvingsschijven zijn asbestvrije, roestvrije, droge wrijvingselementen, geschikt voor explosieveilige toepassingen met uitstekende slijtvastheid en lange levensduur.

Voorbeelden van internationale toepassingen:

Koppelbegrenzer met meerdere schijven

Gebruikt in elke toepassing die slipbescherming tegen overbelasting (overmatig koppel) vereist, waardoor schade aan apparatuur en verliezen door stilstand wordt voorkomen.

- Industriële faciliteiten / uitlaatgasregeling van elektriciteitscentrales (Siemens, GE)

- Assemblagelijnen (Niles-Simmons)

- Kolenmijnbouwmachine-industrie (ThyssenKrupp, Grabe)

- Opwekking van windenergie (Samsung, Siemens, Bard, GE)

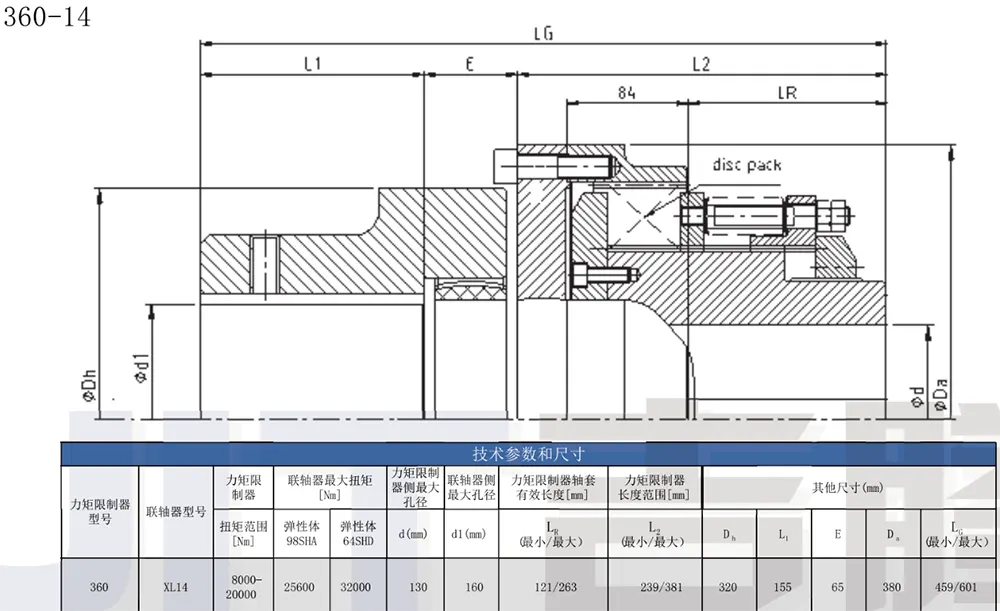

Combinatie van koppelbegrenzer met meerdere schijven en flexibele kaakkoppeling (Spider) (1)

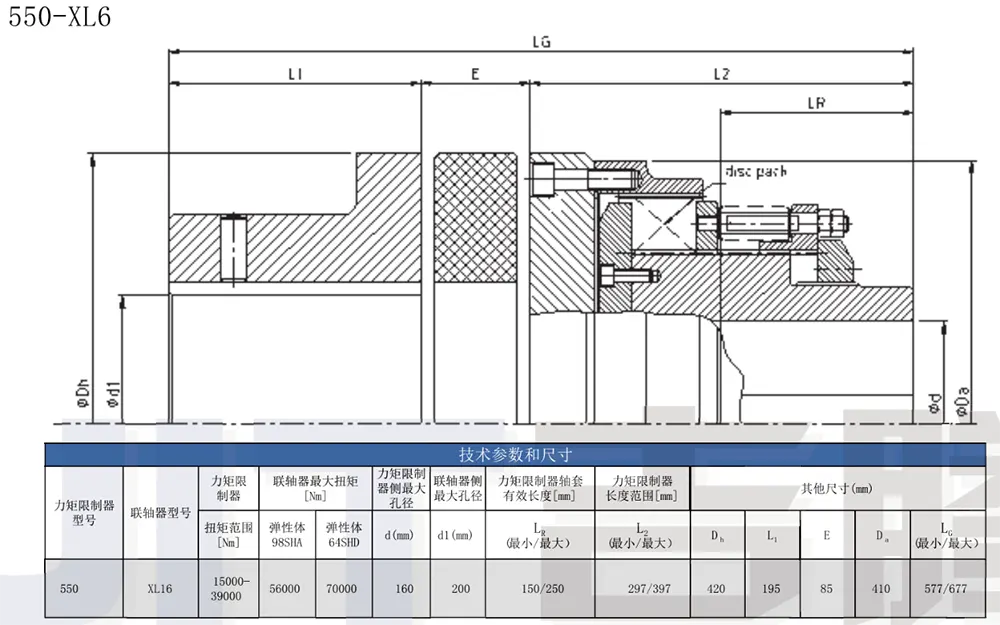

Combinatie van koppelbegrenzer met meerdere schijven en flexibele kaakkoppeling (Spider) (2)

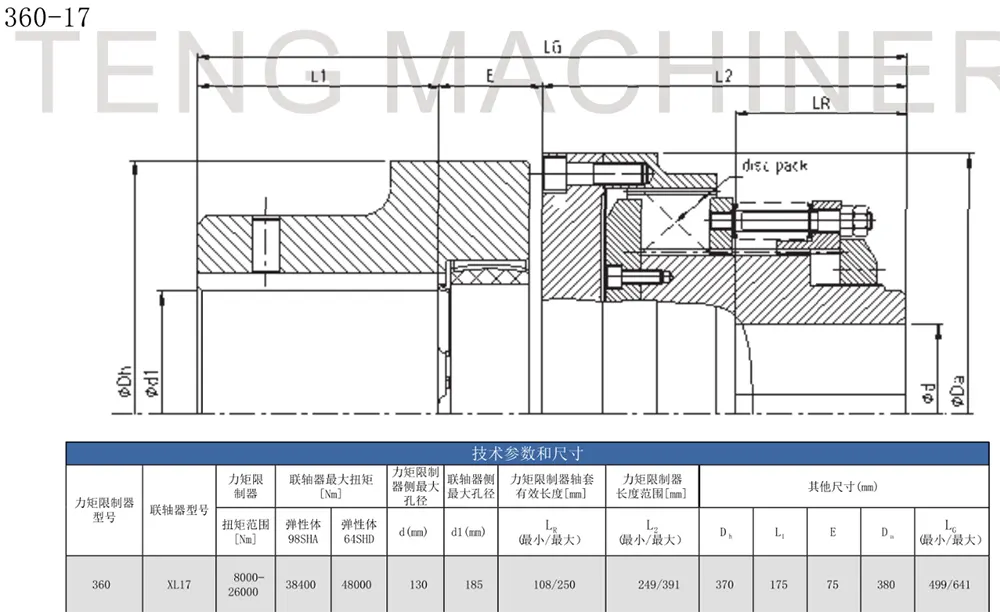

Combinatie van koppelbegrenzer met meerdere schijven en flexibele kaakkoppeling (Spider) (3)

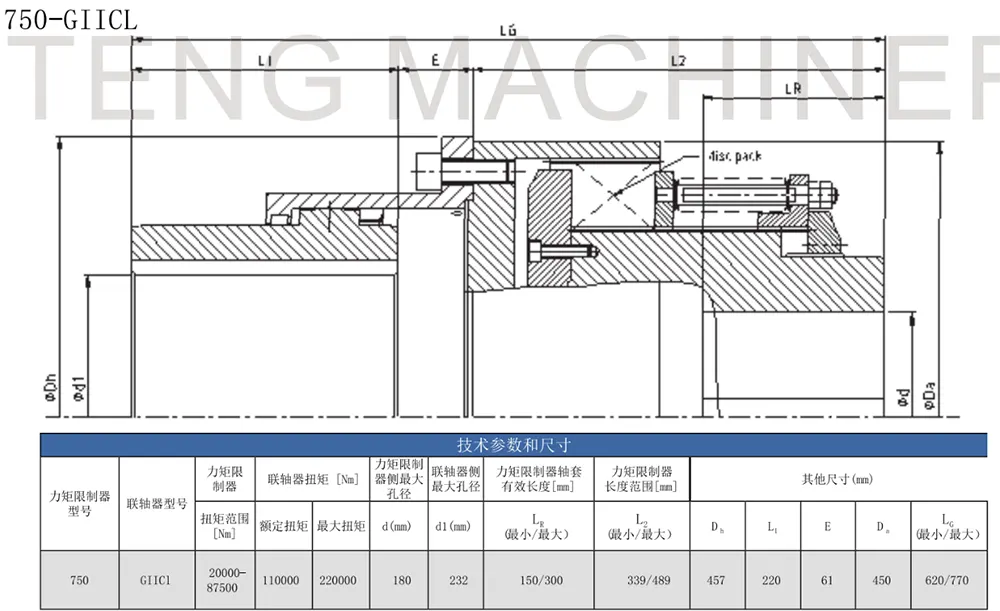

Combinatie van koppelbegrenzer met meerdere schijven en volledig stalen tandwielkoppeling (4)

Typische toepassingsvoorbeelden van een wrijvingskoppelbegrenzer met meerdere platen

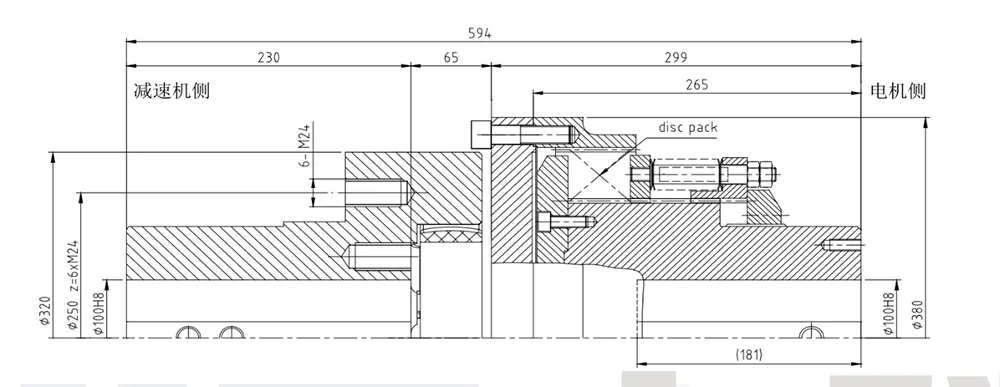

Wordt gebruikt voor het aandrijven van een transportband van 525 kW, geïnstalleerd tussen de motor en de versnellingsbak.

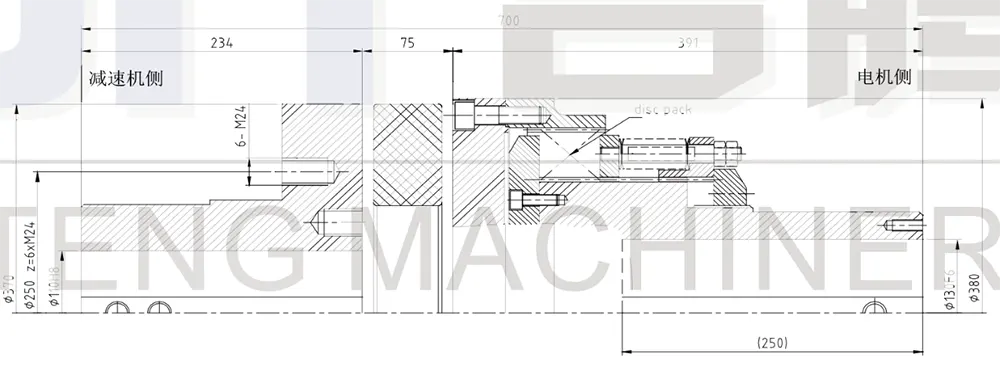

Wordt gebruikt voor het aandrijven van een transportband van 800 kW, geïnstalleerd tussen de motor en de versnellingsbak.

Wordt gebruikt voor het aandrijven van transportbanden van 1000 kW–1200 kW, geïnstalleerd tussen de motor en de versnellingsbak.

Technische specificaties en aanpassingsvermogen

De Multi-Plate Friction Torque Limiter demonstreert een uitzonderlijk aanpassingsvermogen op het gebied van parameters, verbindingsmethoden, rotatiesnelheden en algemene compatibiliteit. Het voldoet aan de installatie- en operationele vereisten van de overgrote meerderheid van zware apparatuur en ondersteunt zowel gestandaardiseerde selectieopties als gepersonaliseerde, niet-standaard aanpassingen.

- Koppelbelastingsbereik: standaardmodellen bestrijken het middelmatige tot hoge koppelspectrum en zijn voornamelijk gericht op toepassingen met zware apparatuur. Voor gespecialiseerde scenario's met ultrahoge belasting bieden wij op maat gemaakte maatwerkdiensten op basis van de werkelijke koppelparameters van de klant en de belastingscurven van de apparatuur, waardoor uitgebreide compatibiliteit met alle soorten zware operationele omgevingen wordt gegarandeerd.

- As-einde verbindingsmethoden: Compatibel met de twee meest voorkomende montageschema's op de markt: er kan gebruik worden gemaakt van een standaard spieboringverbinding - geschikt voor conventionele transmissieassen - of worden gecombineerd met een sleutelloze vergrendeling (expansiebus) om een ​​sleutelloze verbinding te verkrijgen, die ideaal is voor zeer nauwkeurige transmissieapparatuur zonder speling en geschikt is voor een breed scala aan asdiameters.

- Aanpassingsvermogen aan rotatiesnelheid: standaardmodellen kunnen direct voldoen aan de continue, ononderbroken operationele eisen van apparatuur met gemiddelde tot hoge snelheid. Als de nominale snelheid van de apparatuur de bovengrens van het standaardmodel overschrijdt, kunnen we specifiek de wrijvingsmaterialen en de interne veerstructuur optimaliseren om een ​​op maat gemaakte hogesnelheidsoplossing te creëren, waarmee de uitdagingen die gepaard gaan met overbelastingsbeveiliging bij hogesnelheidstoepassingen effectief worden opgelost.

- Compensatie van verkeerde uitlijning bij installatie: Het product kan worden geïntegreerd met verschillende soorten flexibele koppelingen om axiale afwijkingen, radiale afwijkingen en hoekafwijkingen die optreden tijdens het assemblageproces effectief te absorberen en te compenseren. Dit vermindert de strenge eisen voor coaxialiteit tijdens de assemblage van apparatuur en helpt de installatie- en inbedrijfstellingskosten te minimaliseren.

Kernvoordelen

Vergeleken met traditionele detent-type en standaard wrijvingskoppelbegrenzers met enkele plaat, vertoont de Multi-Plate Friction Torque Limiter uitstekende voordelen op drie belangrijke dimensies: draagvermogen, afstelprecisie en milieubestendigheid. Het is specifiek ontworpen om kritieke pijnpunten in de sector aan te pakken die verband houden met zwaar materieel, zoals de moeilijkheid van bescherming tegen overbelasting, de gevoeligheid voor slijtage en operationele beperkingen die worden opgelegd door zware werkomstandigheden.

1. Hoge koppeldichtheid: geschikt voor zware belastingen in kleine ruimtes

Door gebruik te maken van een meerlaagse gestapelde wrijvingsschijfstructuur vergroot de eenheid het totale wrijvingscontactoppervlak aanzienlijk. Zonder de externe afmetingen van het product te vergroten of extra installatieruimte te vereisen, kan het op betrouwbare wijze enorme koppelbelastingen overbrengen, waarbij niveaus van enkele duizenden Newtonmeters (N·m) kunnen worden bereikt. Dit maakt het bij uitstek geschikt voor zware industriële machines, zoals grootschalige transportsystemen en mijnbouwapparatuur, waardoor de uitdaging van de beperkte installatieruimte die vaak voorkomt bij zware machines effectief wordt opgelost.

2. Nauwkeurige koppelaanpassing en hoge herhaalbaarheid van beschermingsdrempels

Operators kunnen het slipkoppel over een groot bereik nauwkeurig afstellen door eenvoudigweg de interne veervoorspanning aan te passen. De ingestelde parameters vertonen een hoge herhaalbaarheid en extreem lage foutmarges, waardoor een efficiënte en stabiele krachtoverbrenging onder normale bedrijfsbelastingen wordt gegarandeerd. In het geval van een plotselinge overbelasting glijden de wrijvingsoppervlakken onmiddellijk weg om de kracht te verdrijven, waardoor onmiddellijke bescherming wordt geboden bij de kritische overbelastingsdrempel, terwijl tegelijkertijd de transmissie-efficiëntie in balans wordt gehouden met de veiligheid van de apparatuur.

3. Superieure materiaalprestaties: aangepast voor zware en explosiegevaarlijke omgevingen

De unit wordt standaard geleverd met asbestvrije droge wrijvingsschijven van industriële kwaliteit. Door traditionele, inferieure wrijvingsmaterialen te vermijden, beschikken de schijfoppervlakken over inherente roest- en slijtvaste eigenschappen, wat resulteert in een levensduur die veel langer is dan die van standaard wrijvingscomponenten. De algehele structuur van het product is geoptimaliseerd voor veeleisende operationele omgevingen; Omdat er geen extra afdichtingsaccessoires of structurele aanpassingen nodig zijn, kan het apparaat direct worden ingezet in speciale werkzones die worden gekenmerkt door zware stofophopingen, olieverontreiniging of strenge eisen op het gebied van explosieveiligheid.

Veelgestelde vragen

- Vraag 1: Wat is het fundamentele verschil tussen de Multi-Plate Friction Torque Limiter en een standaard wrijvingskoppelbegrenzer?

A1: Standaard begrenzers van het wrijvingstype maken doorgaans gebruik van een structuur met één plaat, waardoor ze alleen geschikt zijn voor lichte tot middelmatige belastingen en kleine tot middelgrote apparatuur. Het heavy-duty model met meerdere platen maakt daarentegen gebruik van een gestapelde meerlaagse wrijvingsstructuur, wat resulteert in een aanzienlijk hogere koppeldichtheid. Bij een gelijkwaardig fysiek volume wordt het draagvermogen meerdere malen vergroot – in staat om enorme koppelbelastingen te weerstaan ​​die duizenden N·m bereiken – en is het specifiek ontworpen voor zware toepassingen zoals mijnbouwmachines en grootschalige transportsystemen.

- Vraag 2: Kan dit apparaat onjuiste uitlijningen bij de installatie compenseren? Is het nodig om ook een aparte koppeling aan te schaffen?

A2: Het product zelf beschikt niet over een inherente zelfcentrerende compensatiefunctie; daarom moet het worden gecombineerd met een flexibele koppeling voor samenwerking. Wanneer ze in combinatie worden geïnstalleerd, compenseert deze opstelling effectief drie soorten installatiefouten (axiaal, radiaal en hoekig), waardoor het montageproces wordt vereenvoudigd. Het is bij uitstek geschikt voor grootschalige, zware machines waarbij nauwkeurige controle over de coaxialiteit van de as moeilijk te bereiken is.

- Vraag 3: Is het nodig om de afdichtingsstructuur aan te passen voor gebruik in gevaarlijke (explosieveilige) omgevingen?

A3: Er is geen secundaire wijziging vereist. De unit wordt af fabriek geleverd met asbestvrije droge wrijvingsvoeringen, waarvan de materiaaleigenschappen volledig voldoen aan de strenge eisen van explosieveilige bedrijfsomstandigheden. Bijgevolg kan de standaard fabrieksconfiguratie van de unit direct worden ingezet in zware industriële omgevingen, inclusief omgevingen die worden gekenmerkt door stof, ontvlambare/explosieve gevaren, olieverontreiniging of hoge luchtvochtigheid, waardoor zowel de kosten als de tijd worden bespaard die doorgaans gepaard gaan met structurele renovaties.

- Vraag 4: Biedt u maatwerk voor koppelspecificaties? Kunnen units worden vervaardigd op basis van specifieke apparatuurtekeningen?

A4: Ja, maatwerk wordt volledig ondersteund. Naast onze standaard koppelspecificaties kan ons technische team gespecialiseerde modellen met een hoog koppel ontwerpen en engineeren die precies zijn afgestemd op de specifieke apparatuurvereisten van de klant, waarbij rekening wordt gehouden met factoren zoals nominaal koppel, piekbelastingsvermogen en maximale rotatiesnelheid. Bovendien bieden wij gepersonaliseerde bewerkingsdiensten voor niet-standaard asdiameters en unieke verbindingsstructuren.
