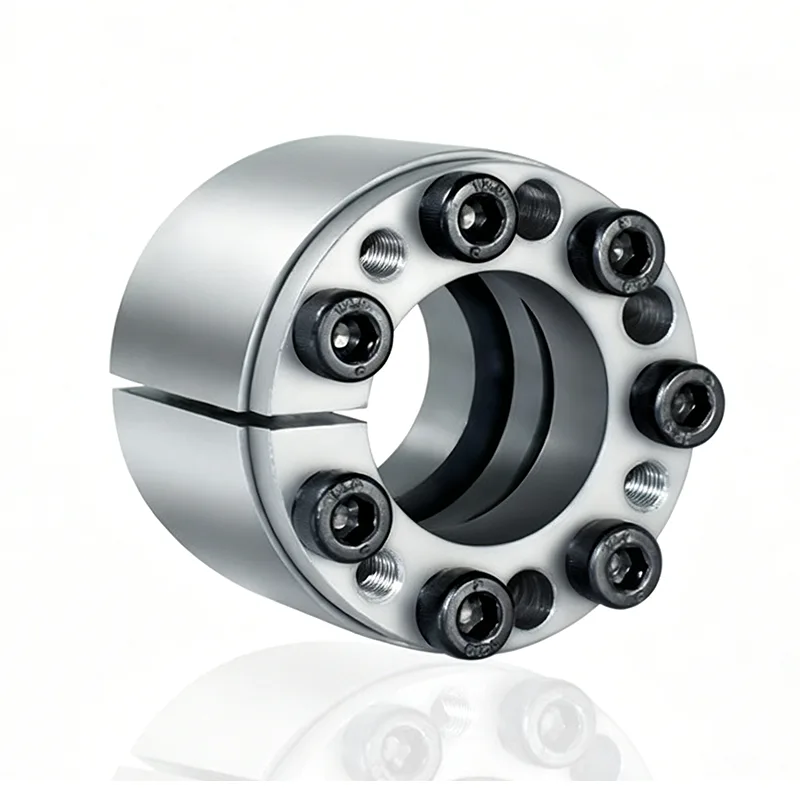

Het type Z12-vergrendelingssamenstel is een zeer sterk, sleutelloos verbindingsonderdeel dat speciaal is ontwikkeld voor transmissieassen met een grote diameter. Door gebruik te maken van het principe van wrijvingsvergrendeling met een taps toelopend oppervlak, wordt een nauwkeurige centrering en een stabiele koppeloverdracht bereikt. Met zijn integraal verdikte, gesmede constructie vertoont hij een uitstekende weerstand tegen torsie en impact, waardoor hij perfect geschikt is voor de bedrijfsomstandigheden met een hoog koppel en continue zware belasting die typisch zijn voor de zware industrie.
Het eindproduct is vervaardigd uit hoogwaardig gelegeerd staal via een integraal smeedproces en gecombineerd met professionele ontlaat- en afschrikwarmtebehandelingen. Het beschikt over een hoge hardheid en uitgebalanceerde taaiheid. Het vertoont een uitzonderlijke slijtvastheid en vervormingsweerstand, waardoor het onwaarschijnlijk is dat structurele vermoeiingsschade optreedt tijdens langdurig gebruik onder zware belasting.
De taps toelopende oppervlakken bieden voldoende contactoppervlak en zorgen ervoor dat de klemkracht gelijkmatig over de gehele contactzone wordt verdeeld zodra deze is vergrendeld, waardoor er geen "dode plekken" achterblijven bij het uitoefenen van kracht. Tijdens vollastbedrijf van de apparatuur bestaat er geen risico op slippen van de transmissie of axiale verplaatsing; De krachtoverbrenging blijft gedurende het hele proces stabiel en betrouwbaar, waardoor problemen met betrekking tot vermogensverzwakking effectief worden geëlimineerd.
Door gebruik te maken van een sleutelloze montagemethode, elimineert dit onderdeel de noodzaak van gleuf- of boorwerkzaamheden op assen of naven met een grote diameter. Hierdoor blijft de oorspronkelijke structurele integriteit van de hoofdas bij de bron behouden, waardoor de kans op storingen zoals asbreuk, asslijtage of losse verbindingen effectief wordt verminderd, waardoor het algehele storingspercentage van het transmissiesysteem van de apparatuur wordt verlaagd.
De Type Z12 vergrendelingsconstructie maakt gebruik van een "cold-fit" installatieproces, waarbij geen verwarmingsapparatuur nodig is, waarbij vergrendeling en positionering eenvoudig worden bereikt door het aandraaien van de bevestigingsbouten. De installatiepositie kan vrij worden afgesteld en demontage voor toekomstig onderhoud is handig. Bovendien ondersteunt het systeem de gecombineerde installatie van meerdere units, waardoor het totale transmissiekoppel effectief wordt verhoogd om te kunnen voldoen aan bedrijfsomstandigheden met ultrahoge belasting.
1. Speciale aanpassing met grote boring: speciaal ontworpen voor apparatuur met grote asdiameters. Ontworpen voor de transmissieverbindingen van aandrijfassen met een grote diameter, past het precies bij de asspecificaties van verschillende zware industriële machines, waardoor veelvoorkomende pijnpunten die gepaard gaan met standaard vergrendelingsconstructies effectief worden opgelost, namelijk onvoldoende boring, onvoldoende draagvermogen en slechte compatibiliteit.
2. Directe, wijzigingsvrije installatie voor nieuwe en bestaande apparatuur: de vergrendelingsconstructie van het type Z12 biedt uitzonderlijke veelzijdigheid en voldoet aan de universele industriële standaardafmetingen. Er zijn geen structurele aanpassingen aan de hoofdapparatuur nodig, waardoor directe integratie in nieuwe apparatuur mogelijk is tijdens de voormontage of als directe vervanging kan dienen voor transmissie-upgrades in verouderde zware machines. Dit zorgt voor een lage drempel voor aanpassing en snelle implementatiesnelheden.
3. Bestand tegen vermoeidheid en bestand tegen wisselende belastingen; Ondersteunt 24/7 continue werking: Deze assemblage biedt superieure weerstand tegen vermoeidheid en wisselende belastingen en is in staat om de continue, hoge belastingsomstandigheden die kenmerkend zijn voor zware industriële machines gedurende langere perioden te doorstaan. Het behoudt een stabiele vergrendelingsintegriteit, zelfs wanneer het wordt blootgesteld aan frequente belastingsschommelingen en voortdurende schokbelastingen, waardoor een hoge duurzaamheid en lange levensduur bij langdurig gebruik wordt gegarandeerd.
1. Uitgebreide standaardspecificaties; Hoge uitwisselbaarheid voor gemakkelijke vervanging: De gehele productserie wordt vervaardigd volgens gestandaardiseerde specificaties, met een compleet modellenaanbod en uitstekende uitwisselbaarheid. In geval van schade kunnen eenheden direct worden vervangen door bijpassende tegenhangers zonder dat er secundaire bewerking of aanpassing nodig is, waardoor de complexiteit van het onderhoud van de apparatuur en het vervangen van componenten aanzienlijk wordt verminderd.
2. Geen slijtagegevoelige componenten; Zorgt voor een onderhoudsvrije werking: de type Z12-vergrendelingsconstructie bevat geen verbruiksartikelen of slijtagegevoelige onderdelen en heeft een robuust en duurzaam structureel ontwerp. Het vereist geen routinematige smering of periodieke inspectie en onderhoud, waardoor de arbeids- en materiaalkosten die gepaard gaan met de bediening en het onderhoud van de apparatuur aanzienlijk worden verlaagd en een uitstekende economische efficiëntie op de lange termijn wordt geboden.
3. Geoptimaliseerd voor scenario's in de zware industrie; Maximale veelzijdigheid: Op grote schaal compatibel met zware transmissietoepassingen, waaronder grootschalige ventilatoren, mijnbouwapparatuur, zware transportsystemen, zware tandwielreductoren en bouwmachines, is het de voorkeurssleutelloze verbindingscomponent voor transmissiesystemen met hoog koppel in zware industriële apparatuur.
De Type Z12-vergrendeling onderscheidt zich van conventionele kleine tot middelgrote vergrendelingsconstructies en beschikt over een gespecialiseerde, verdikte en geïntegreerde structuur voor zwaar gebruik. Het is specifiek geoptimaliseerd voor omstandigheden met ultrazware belastingen, schokbelastingen en continu gebruik op volle belasting.
1. Verdikt smeden uit één stuk - maximale structurele stijfheid: met een verdikte, integrale gesmede structuur is de algehele stijfheid veel groter dan die van standaard vergrendelingsconstructies. De druk- en torsieweerstand zijn aanzienlijk verbeterd, waardoor structureel wordt voldaan aan de extreme belastingseisen van zwaar materieel.
2. Bestand tegen extreem nominaal koppel – vervormingsvrije werking: in staat om uitzonderlijk hoog nominaal koppel en radiale belastingen gedurende langere perioden stabiel te handhaven. Het blijft vrij van structurele vervorming of loslatingsproblemen tijdens continu gebruik met zware belasting, waardoor een superieure draagstabiliteit wordt gegarandeerd.
3. Bestand tegen plotselinge schokken – zeer aanpasbaar aan de bedrijfsomstandigheden: zelfs wanneer het wordt blootgesteld aan tijdelijke schokbelastingen die worden gegenereerd door het opstarten, uitschakelen of plotselinge belastingsschommelingen van de apparatuur, blijft het systeem standvastig vergrendelen. Het voorkomt losraken, wegglijden of structurele verkeerde uitlijning, waardoor een continue productie met volledige capaciteit in zware industriële machines wordt gewaarborgd.
| Afmetingen | Prestaties | Druk | Moer | MEVROUW [Nm] |
|||||
| dxD [mm] |
D1 [mm] |
L [mm] |
B [mm] |
Mt [Nm] |
Ft [N] |
Pw [N/m㎡] |
Pn [N/m㎡] |
||
| 14x25 15x25 16x25 17x25 |
32 32 32 32 |
20 20 20 20 |
30 30 30 32 |
64 70 73 80 |
9000 9000 9000 9000 |
85 80 75 70 |
45 45 45 45 |
KM4 KM4 KM4 KM4 |
95 95 95 160 |
| 18x30 19x30 20x30 22x35 |
38 38 38 45 |
20 20 20 25 |
32 32 32 36 |
83 105 112 163 |
9000 11000 11000 14000 |
65 75 70 70 |
40 45 45 45 |
KM4 KM5 KM5 KM6 |
160 160 160 220 |
| 24x35 25x35 28x40 30x40 |
45 45 52 52 |
25 25 30 30 |
36 36 42 42 |
178 185 250 270 |
14000 14000 17000 17000 |
65 60 55 50 |
45 45 40 40 |
KM6 KM6 KM7 KM7 |
220 220 340 340 |
| 32x45 35x45 38x50 40x50 |
58 58 65 65 |
30 30 30 30 |
44 44 45 45 |
350 390 500 520 |
21000 21000 26000 26000 |
60 55 60 55 |
45 45 45 45 |
KM8 KM8 KM9 KM9 |
480 480 680 680 |
| 42x55 45x55 48x60 50x60 |
70 70 75 75 |
30 30 30 30 |
64 46 46 |
680 680 840 880 |
30000 30000 35000 35000 |
60 60 60 60 |
50 50 50 50 |
KM10 KM10 KM11 KM11 |
870 870 970 970 |
| 55x65 60x70 |
80 85 |
30 30 |
46 52 |
1030 1360 |
37000 45000 |
60 65 |
50 55 |
KM12 KM13 |
1100 1300 |
Als professionele Chinese fabrikant en leverancier van sluitconstructies biedt Jiteng de hoogwaardige Z12-sluitconstructie van het type, met een eenvoudig te onderhouden structuur. Alle producten worden op voorraad gehouden voor een snelle levering, en we verwelkomen bulkbestellingen, ondersteund door onze toewijding aan consistente kwaliteit. Wij bieden directe levering vanaf de fabriek met strikte kwaliteitscontrole en bieden concurrerende fabrieksprijzen, waardoor onze wereldwijde klanten de inkoopkosten kunnen verlagen en de leveringscycli voor transmissietoepassingen voor zware machines kunnen verkorten.
