In tegenstelling tot op rubber gebaseerde elastische koppelingen, maakt de HL-type elastische pinkoppeling gebruik van zeer sterk nylon voor de transmissiepennen, waarbij gebruik wordt gemaakt van de inherente taaiheid en schuifweerstand van het nylonmateriaal om de krachtoverbrenging te vergemakkelijken. Hoewel traditionele, starre directe aandrijfmethoden gevoelig zijn voor veelvoorkomende problemen zoals spiebaanslijtage, breken van componenten, trillingen van apparatuur en abnormaal geluid, biedt dit product een perfecte oplossing; het vertrouwt op de nylon pinnen om de impact van starten en stoppen te dempen en tegelijkertijd trillingen te dempen die worden veroorzaakt door wisselende belastingen.
1. Het materiaal van elastische componenten is linnen, dus het heeft een hoge hardheid en slijtvastheid en is van toepassing op de omstandigheden met bijtende werking.
2. Cirkeloppervlak van metalen remring bediend door afschrikken.
3. De boringafmetingen, spiebaanafmetingen en aanduidingsmethode van de koppeling voldoen aan de vereisten van GB/T 3852-1977, "Verbindingstypen en afmetingen van asboringen". De boringen van de twee koppelingshelften kunnen onafhankelijk worden gekozen en in elke configuratie worden gecombineerd.
4. Werktemperatuur: van -20 tot +70 ℃.
5. Originele standaard is internationale standaard GB5051-85.

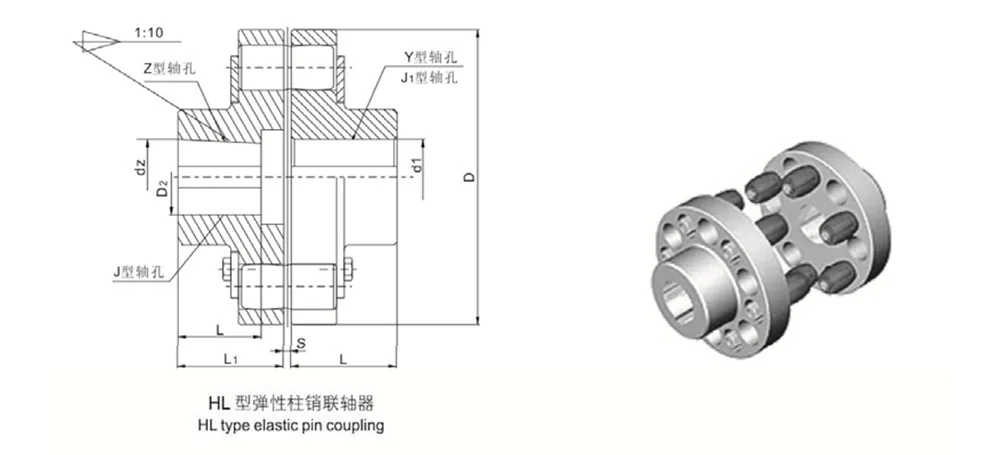

Voor het Zand J-type met verzinking is de paslengte niet inbegrepen, de L-waarde zoals op de onderstaande tekening

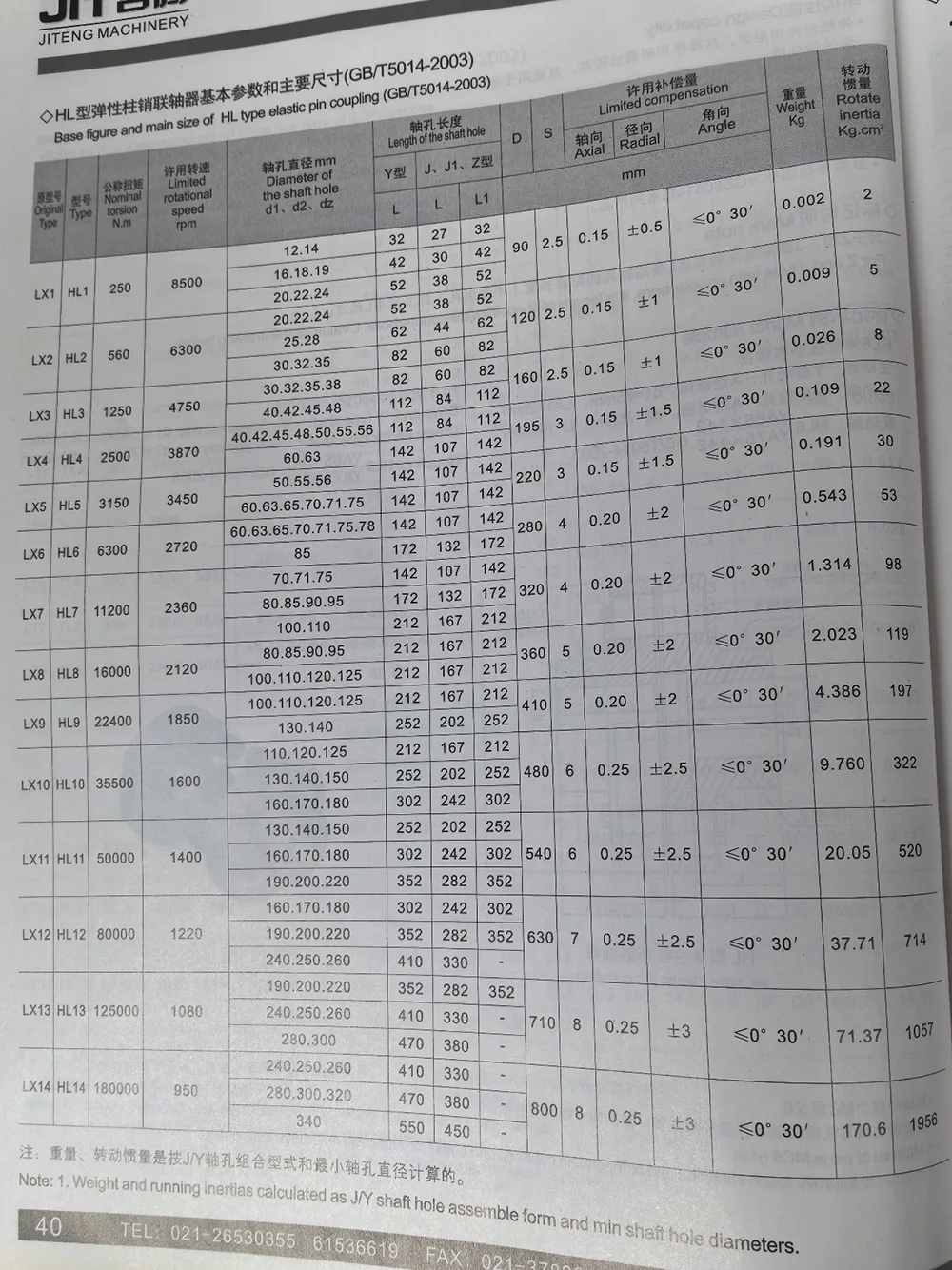

HL6 type elastische pinkoppeling
Aandrijfuiteinde: Y-type asgat, A-type spiebaan, d1 is 65 mm, L is 142 mm
Aangedreven uiteinde: Y-type asgat, A-type spiebaan, d2 is 75 mm, L is 142 mm
Koppeling: HL6 YA75×142YA65×142 GB/T5014-2003
Materiaal van de pin is MC6 lylon
Om de aanrakingsconditie te verbeteren en de capaciteit te compenseren, moet het ene uiteinde van de pin in trommelvorm worden gemaakt.
De elastische pinkoppeling van het type HL is specifiek geoptimaliseerd voor standaard bedrijfsomgevingen die worden gekenmerkt door veelvuldig starten/stoppen en onstabiele belastingen. Het is compatibel met de overgrote meerderheid van mechanische apparatuur voor algemeen gebruik met middelmatige belastingen, waardoor de operationele status van de apparatuur vanaf de bron wordt geoptimaliseerd.
Aanpassingsvermogen aan frequente omkeringen: De elastische nylon componenten zijn speciaal ontworpen voor transmissiesystemen die herhaaldelijk starten/stoppen en continu schakelen van richting vereisen. Ze zijn voldoende sterk om de impactbelastingen te weerstaan die worden gegenereerd door afwisselende richtingen op de lange termijn, waardoor problemen met betrekking tot materiaalveroudering of breuk effectief worden voorkomen.
- Dempende belastingsschommelingen: wanneer er sprake is van kleine belastingsschommelingen of kortstondige piekbelastingen tijdens het gebruik, gebruiken de nylon pinnen hun inherente elasticiteit om de impact te dempen en de kracht te dissiperen, waardoor transmissiegeluid en trillingen van de apparatuur veroorzaakt door instabiliteit van de belasting worden voorkomen.
- Vermindering van de nadelen van starre verbindingen: dit product dient als vervanging voor traditionele starre koppelingen uit één stuk en verzacht de harde schokken die gepaard gaan met starre directe verbindingen, waardoor veel voorkomende apparatuurstoringen zoals breuk van componenten, slijtage van de spiebaan, lichaamstrillingen en bedrijfsgeluid worden geëlimineerd.
- Opofferingsmechanisme voor bescherming tegen overbelasting: in het geval van abnormale bedrijfsomstandigheden, zoals vastlopen van de apparatuur, afslaan of tijdelijke overbelasting, zijn de interne nylon pinnen ontworpen om als eerste te falen door afschuifbreuk, waardoor het gehele koppeloverdrachtspad actief wordt onderbroken. - Bescherming van hoogwaardige kernapparatuur: overbelastingen worden effectief opgevangen door het afschuiven van de elastische pinnen, waardoor wordt voorkomen dat deze zich voortplanten naar stroomafwaartse structurele componenten. Dit biedt robuuste bescherming voor dure kerncomponenten, zoals motoren, reductoren en spindels, en beschermt ze tegen onomkeerbare schade.
- Mechanisch stabiele bescherming: het gehele beschermingsmechanisme is puur mechanisch van aard; het blijft onaangetast door factoren zoals stroomuitval, signaalstoringen of omgevingsinterferentie. Bijgevolg overtreft de beschermende stabiliteit die van elektronische alarmgebaseerde veiligheidssystemen ruimschoots, waardoor het bij uitstek geschikt is voor complexe en zware industriële werkplaatsomgevingen.
Vergeleken met standaard elastische koppelingen biedt de elastische pinkoppeling van het HL-type een hoger draagvermogen en dekt een breder scala aan toepassingsscenario's af. Het is in staat om tegelijkertijd verschillende soorten transmissieapparatuur met gemiddelde belasting in meerdere industrieën te huisvesten.
- Gerichte toepassingsfocus: voornamelijk ontworpen voor gebruiksomgevingen met middelmatige belasting, en bij uitstek geschikt voor mechanische apparatuur met veelvuldig starten en stoppen, richtingsomkeringen en wisselende schokbelastingen. Het pakt effectief de tekortkomingen van de industrie aan, met name het onvoldoende draagvermogen van rubberen koppelingen en het gebrek aan schokabsorptie dat inherent is aan starre koppelingen.
- Veelzijdigheid in alle sectoren: de compatibiliteit van het product wordt niet beperkt door de apparatuurcategorie; het kan met succes worden geïmplementeerd in mijnbouwmachines, uitgebreide industriële productiefaciliteiten, verschillende verwerkingsmachines voor de lichte industrie, maar ook in vloeistofmachines zoals waterpompen en ventilatoren.
- Aanpasbaarheid aan nieuwe en bestaande apparatuur: dankzij gestandaardiseerde afmetingen kan de koppeling direct vooraf worden geïnstalleerd als OEM-component in nieuwe apparatuur. Het dient ook als ideale vervanging voor oude, versleten koppelingen in bestaande machines; het retrofitproces is weinig moeilijk en vereist geen wijziging van de oorspronkelijke transmissiestructuur van de apparatuur.
Als oorspronkelijke fabrikant van de HL-type elastische pinkoppeling heeft ons bedrijf jaren gewijd aan de R&D en productie van diverse elastische koppelingen en koppelbegrenzers. Wij bieden uitgebreide, one-stop-ondersteuningsdiensten aan binnenlandse en internationale kopers, die elke fase bestrijken, van productkwaliteitscontrole en levering tot productselectie en after-salesondersteuning.
De gehele serie koppelingen van het type HL ondergaat een geïntegreerde, eigen productie. De nylon elastische pinnen – het enige uitbestede onderdeel – worden vervaardigd met behulp van strikt aangekochte, zeer zuivere, slijtvaste grondstoffen. Elke batch ondergaat strenge koppel- en schuiftesten voordat deze de fabriek verlaat.
Wij beschikken over een voorraad standaardkoppelingsmodellen en reserve nylon pinnen. We zijn uitgerust om bestellingen uit te voeren, variërend van monsters van één stuk tot grootschalige bulkaankopen, waardoor de lange doorlooptijden worden geëlimineerd die doorgaans gepaard gaan met aangepaste productiecycli.
Ons technische team analyseert factoren zoals het belastingstype van de apparatuur, de start-stopfrequentie en de parameters van de asdiameter om onderscheid te maken tussen de productseries HL elastische pin en TL elastische huls, waardoor elke klant de meest geschikte koppelingsoplossing krijgt.
Wij bieden gratis maattekeningen en installatiehandleidingen aan, en bieden technische begeleiding op afstand, specifiek voor onze buitenlandse klanten. Daarnaast ondersteunen we de aanpassing van niet-standaard boormaten en pennen met gespecialiseerde hardheidsniveaus om compatibiliteit te garanderen met apparatuur die onder unieke omstandigheden werkt.
