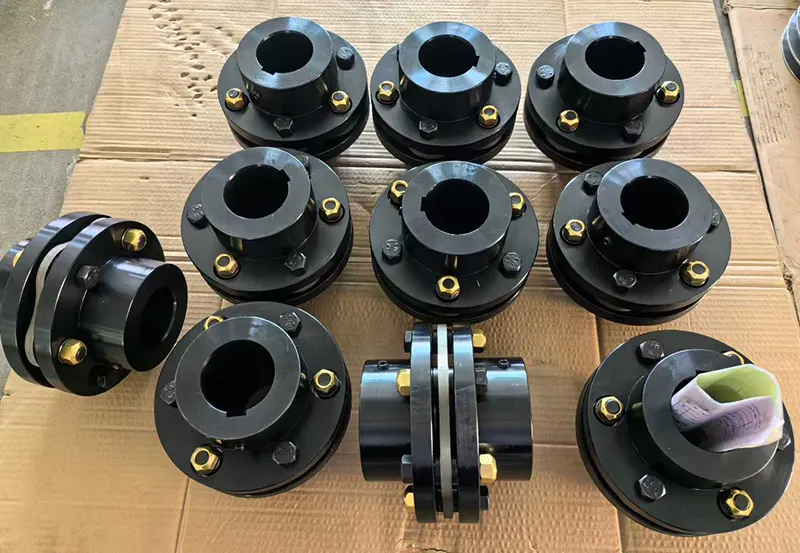

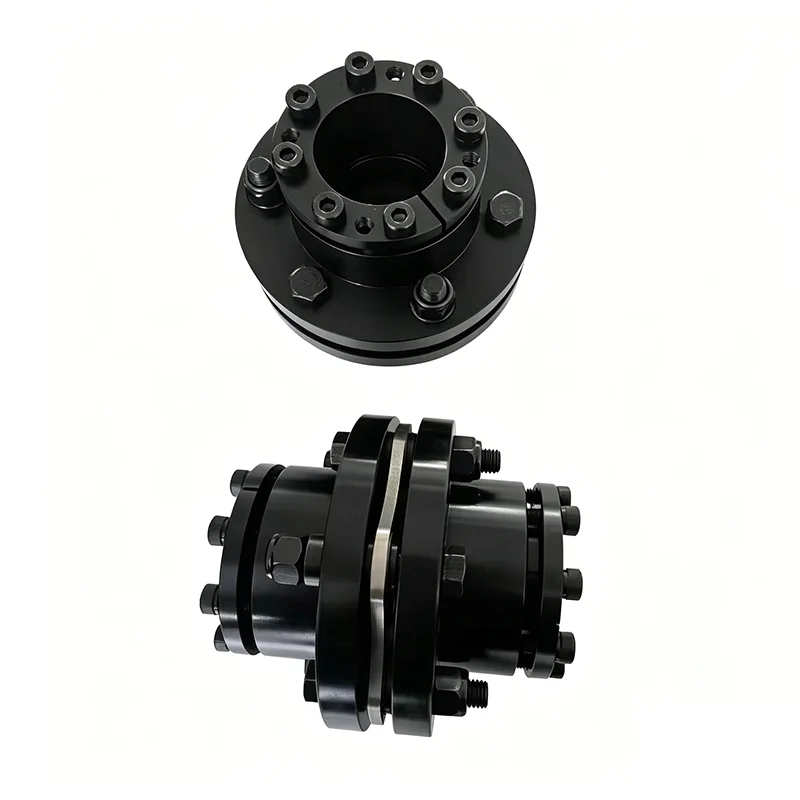

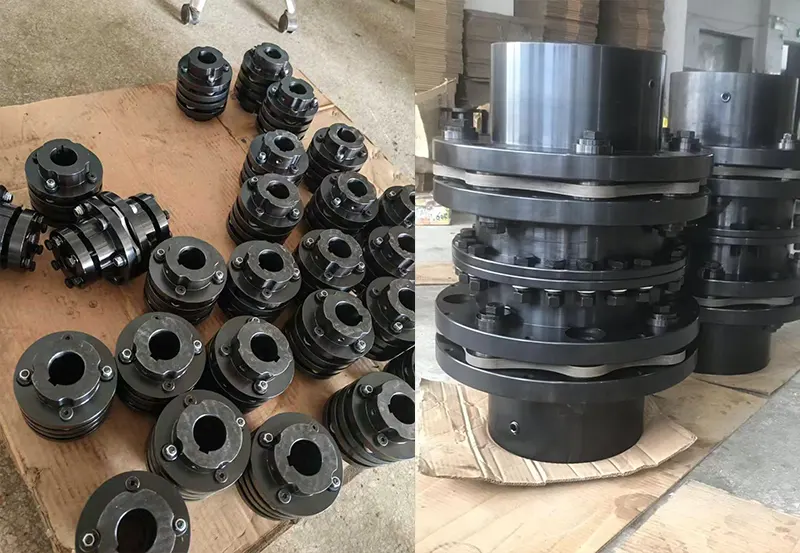

Diafragmakoppeling

Onze membraankoppelingen bestaan ​​uit verschillende sets dunne roestvrijstalen membranen (op elkaar gestapeld, verkrijgbaar in link-stijl en uit één stuk bestaande configuraties) die afwisselend aan de twee koppelingsnaven zijn vastgeschroefd. Ze compenseren de relatieve verplaatsing tussen twee assen door de elastische vervorming van de membranen. Met een smeermiddelvrij ontwerp, compacte structuur, hoge sterkte en corrosiebestendigheid zijn deze koppelingen geschikt voor een breed scala aan zware bedrijfsomstandigheden; bovendien zijn ze gemakkelijker te onderhouden dan tandwielkoppelingen en worden ze op grote schaal toegepast.

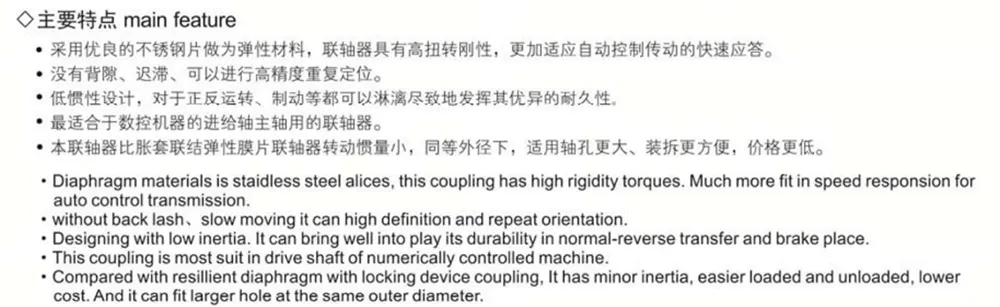

Producteigenschappen

De membraankoppeling compenseert de relatieve verplaatsing tussen twee verbonden assen door de elastische vervorming van de membranen. Het is een hoogwaardige, flexibele koppeling die gebruik maakt van metalen elastische elementen. De belangrijkste kenmerken zijn onder meer: ​​geen smering nodig; een compacte structuur; hoge sterkte; een lange levensduur; nul rotatiespeling; en immuniteit tegen de gevolgen van temperatuurschommelingen en olieverontreiniging. Bovendien vertoont het een uitstekende weerstand tegen zuren, logen en algemene corrosie, waardoor het bij uitstek geschikt is voor astransmissiesystemen die werken in omgevingen die worden gekenmerkt door hoge temperaturen, hoge rotatiesnelheden of de aanwezigheid van corrosieve media.

Toepassingsscenario's

De membraankoppeling is breed toepasbaar op astransmissiesystemen in een breed scala aan mechanische apparatuur. Deze omvatten waterpompen (met name krachtige en chemische pompen), ventilatoren (vooral hogesnelheidsmodellen), compressoren, hydraulische machines, petroleummachines, drukmachines, textielmachines, chemische machines, mijnbouwmachines, metallurgische machines en ruimtevaarttoepassingen (zoals helikopters). Het wordt ook gebruikt in snelle krachtoverbrengingssystemen voor zeeschepen, stoomturbines, zuigeraangedreven machines, rupsvoertuigen en snelle, krachtige mechanische transmissiesystemen voor generatorsets. Na dynamisch balanceren is de toepassing ervan in hogesnelheidstransmissie-assystemen een gebruikelijke en gevestigde praktijk geworden.

Productvoordelen

Vergeleken met traditionele tandwielkoppelingen elimineert de membraankoppeling het relatieve verschuiven tussen componenten. Bijgevolg vereist het geen smering of afdichting, werkt het geruisloos, vergt het vrijwel geen onderhoud en is het relatief eenvoudig te vervaardigen; het kan in veel toepassingen effectief dienen als vervanging voor tandwielkoppelingen. In praktische technische toepassingen verdient het ontwerp met een tussenas doorgaans de voorkeur, omdat deze configuratie het vermogen van de koppeling om axiale en radiale verkeerde uitlijningen tussen de twee verbonden assen aanzienlijk te compenseren aanzienlijk vergroot.

Opmerkingen:

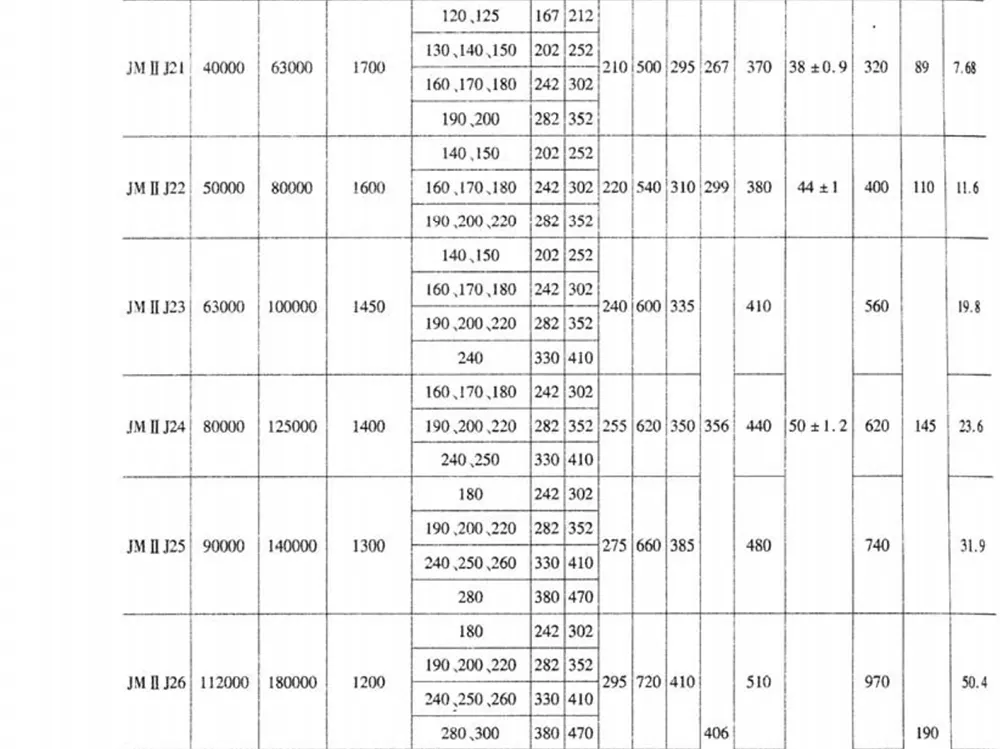

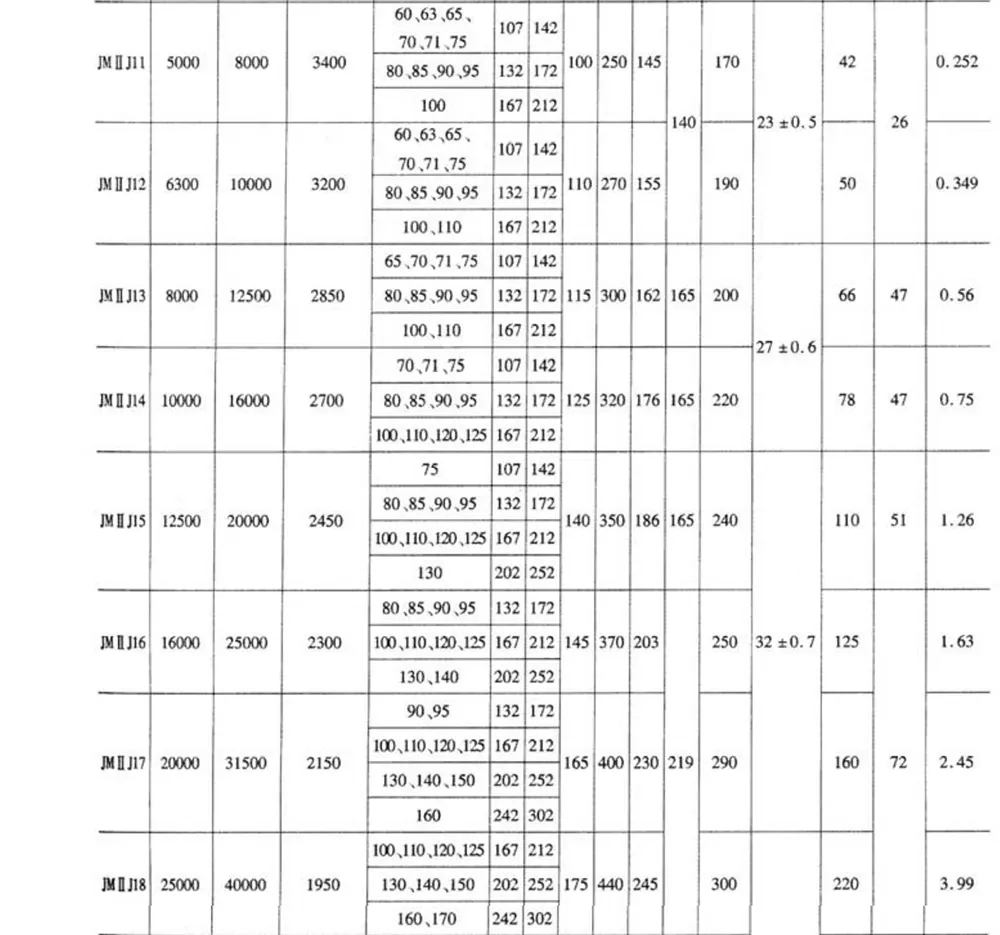

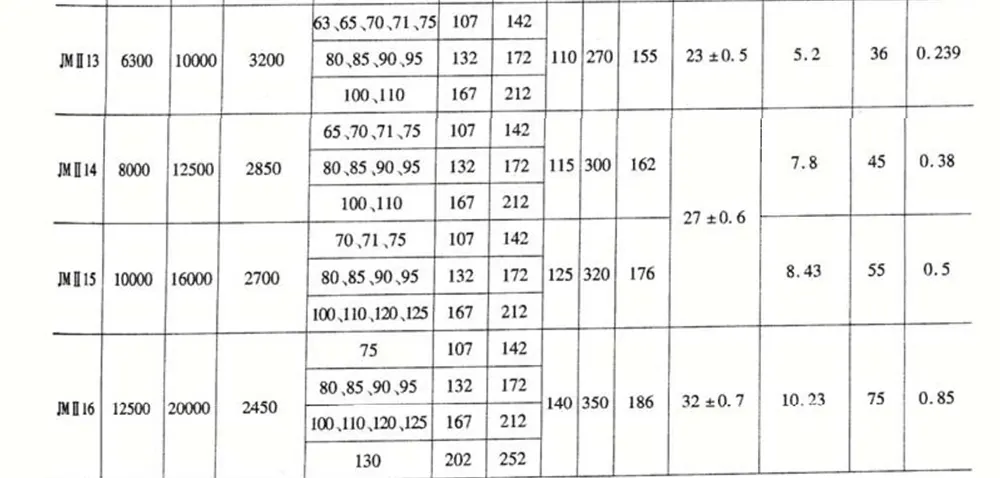

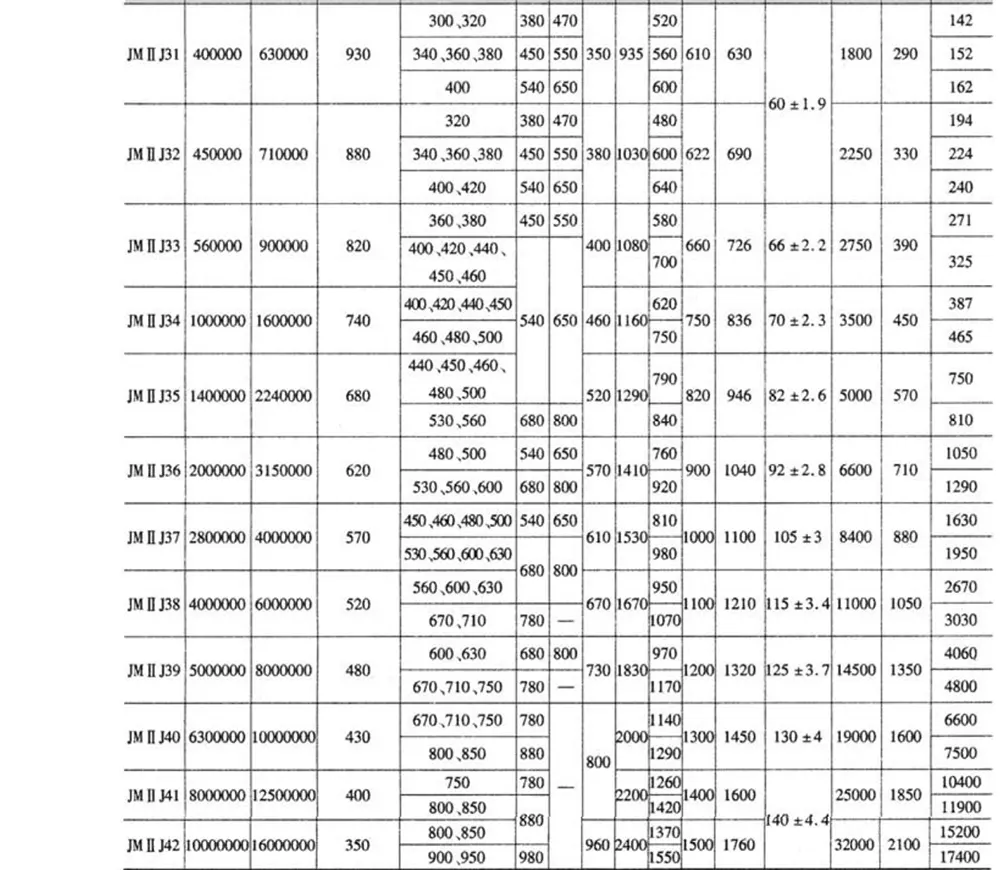

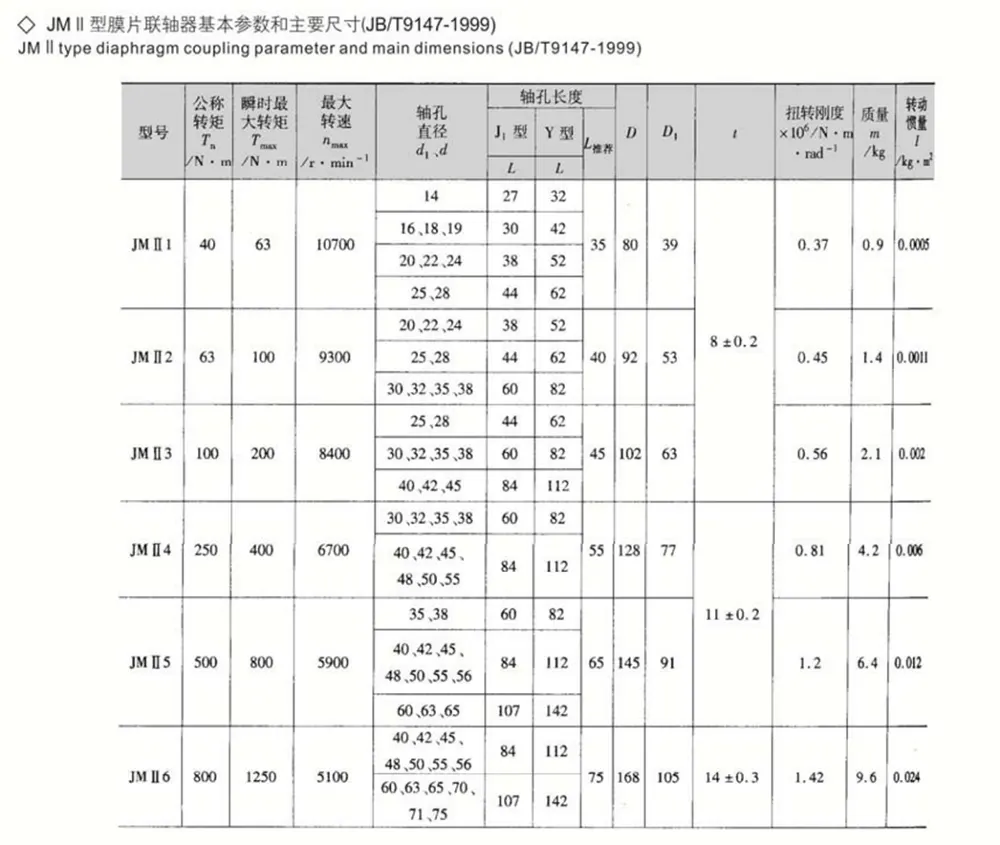

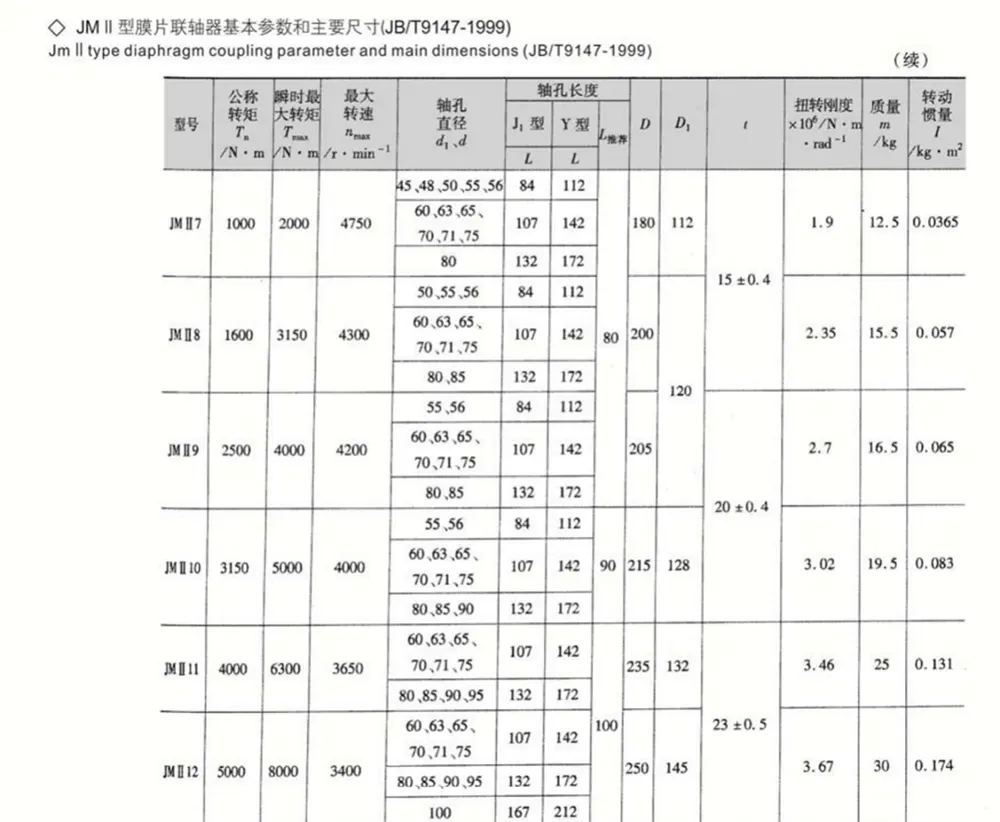

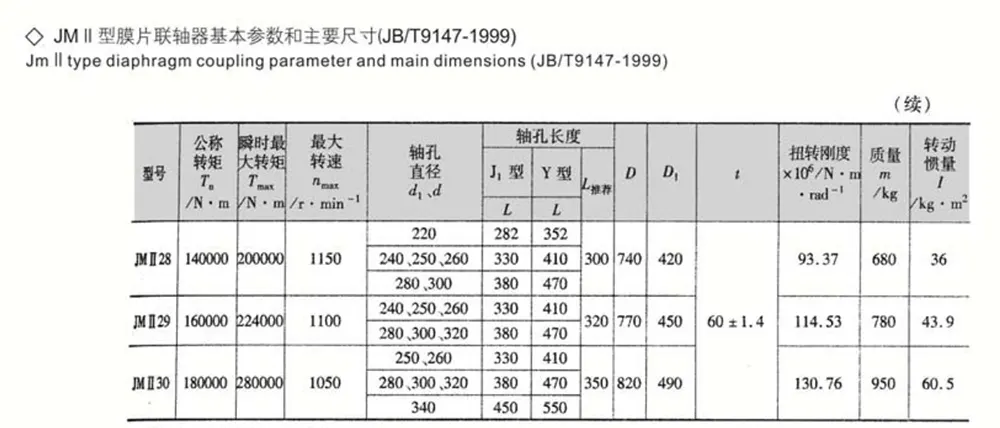

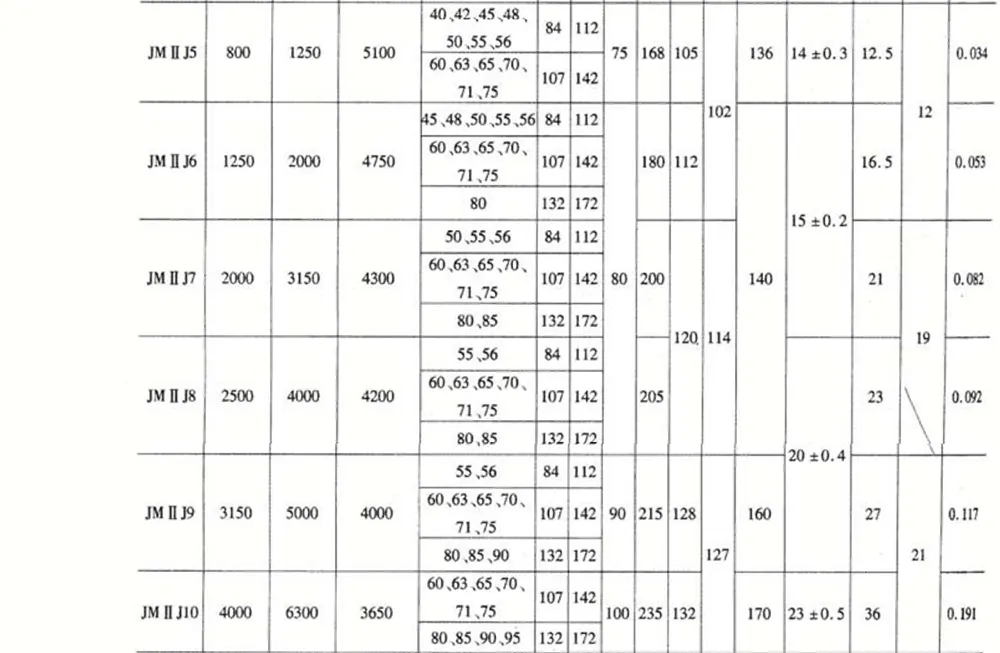

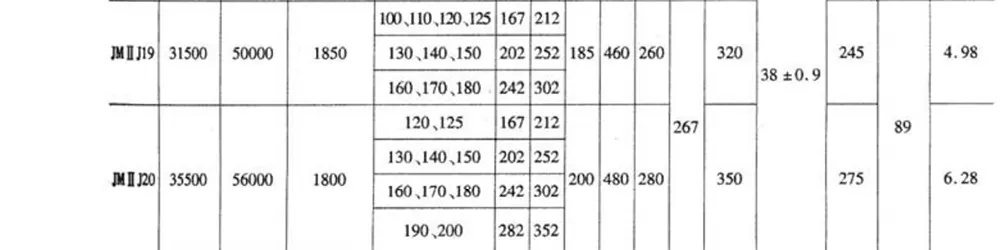

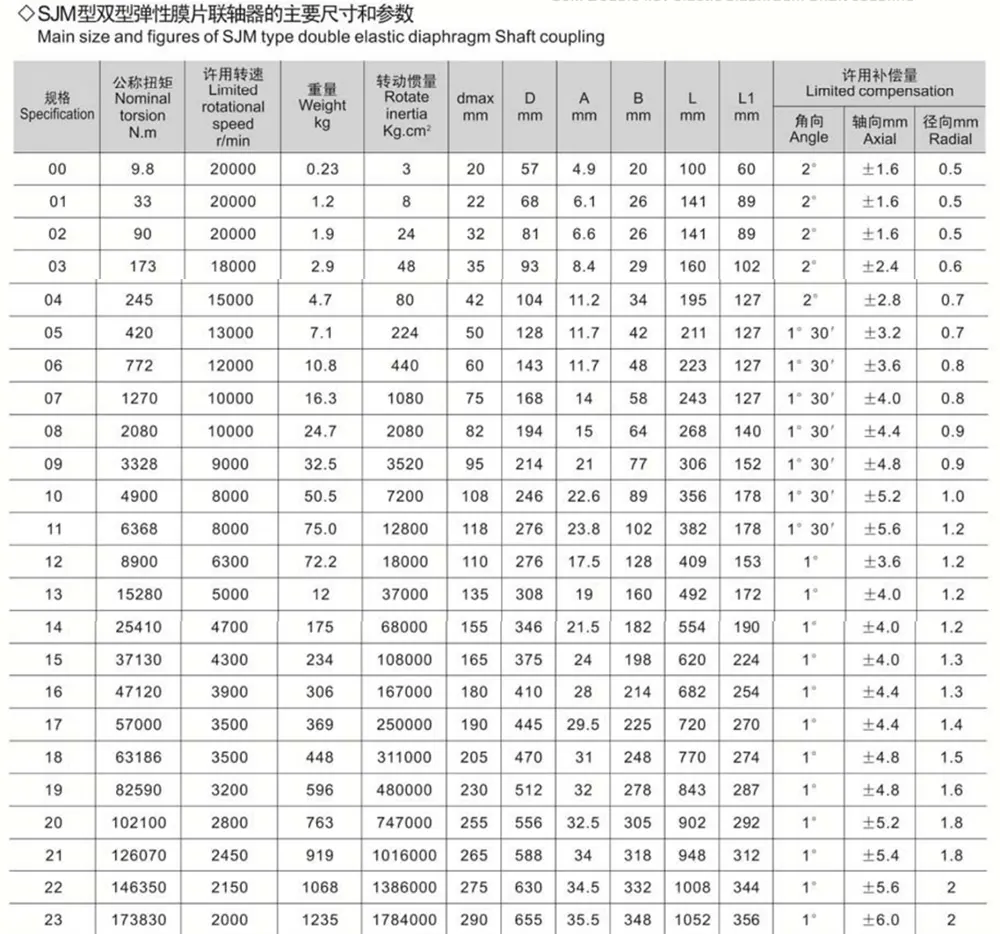

1. Bij de keuze wordt de voorkeur gegeven aan de aanbevolen boorlengte Lrec.

2. Massa en traagheidsmoment zijn geschatte waarden, berekend op basis van Lrec.

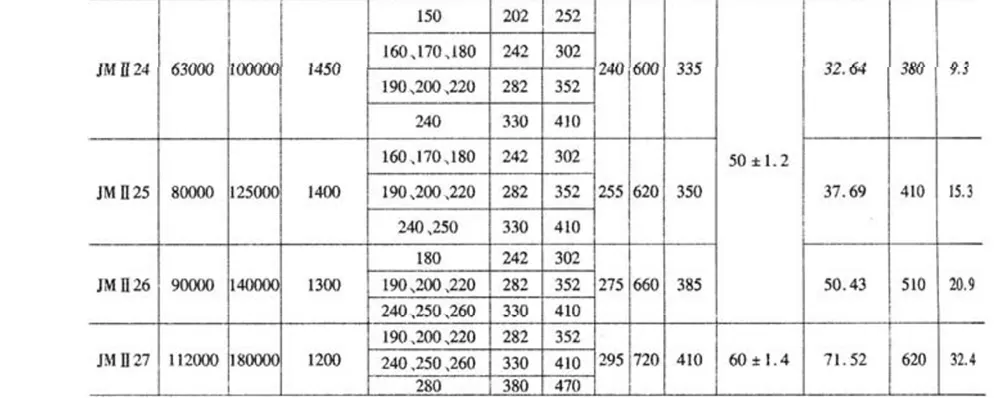

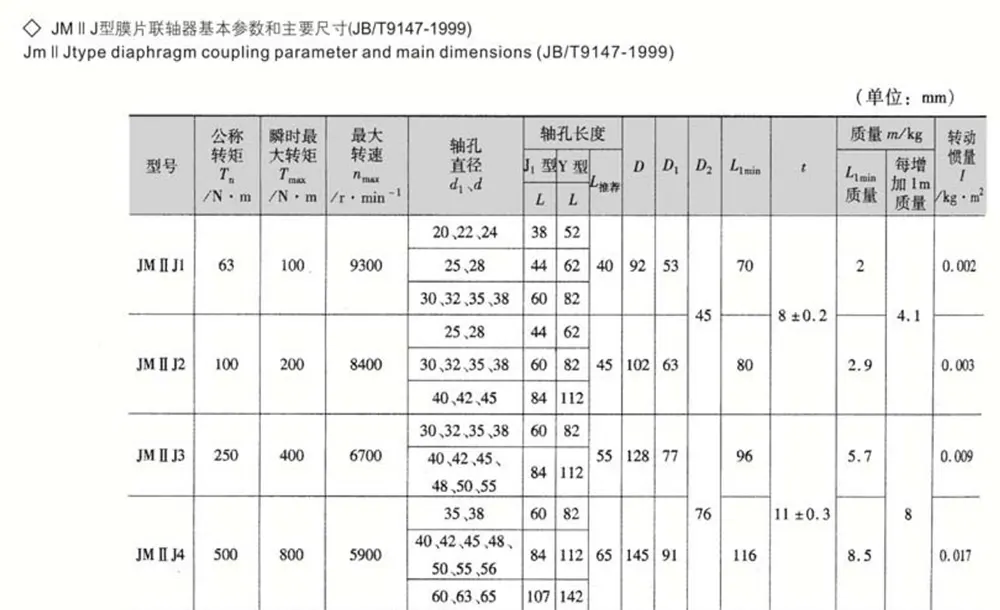

Opmerkingen:

1. De aanbevolen lengte Lrec heeft de voorkeur voor selectie.

2. Massa en traagheidsmoment zijn geschatte waarden, berekend op basis van Lrec.
