De Jaw Elastic Coupling, ook wel elastische koppelingen van het Plum-type genoemd, is een veelgebruikte flexibele dempingscomponent in industriële krachtoverbrenging, die uitgebreide toepassing vindt in verschillende aandrijfsystemen met middelhoog tot laag vermogen.
In tegenstelling tot traditionele starre koppelingen maakt de Jaw Elastic Coupling gebruik van een centraal, pruimvormig elastisch element om de twee koppelingshelften (elk met uitstekende "kaken") flexibel te overbruggen. Dankzij dit ontwerp kan de koppeling automatisch compenseren voor relatieve verkeerde uitlijning van de assen tussen aangesloten apparatuur, terwijl operationele trillingen effectief worden gedempt.
Dankzij een uitgebreide reeks voordelen, waaronder structurele eenvoud, geen smeringsvereisten, onderhoudsgemak en een hoog draagvermogen, is dit het voorkeursonderdeel geworden voor toepassingen waarbij veelvuldig starten en stoppen en snel vooruit-achteruit schakelen nodig is.
Het product heeft echter specifieke operationele beperkingen; het is over het algemeen niet geschikt voor zware toepassingen of gespecialiseerde scenario's waarbij de axiale ruimte ernstig beperkt is. Kopers wordt geadviseerd om het specifieke model te selecteren op basis van de werkelijke bedrijfsomstandigheden van hun apparatuur om optimale compatibiliteit en stabiele prestaties te garanderen.
De Jaw Elastic Coupling heeft een gestroomlijnd en wetenschappelijk ontworpen ontwerp. Met minimale componenten en een eenvoudige montagelogica is het een zeer praktisch en lichtgewicht, flexibel transmissiecomponent.

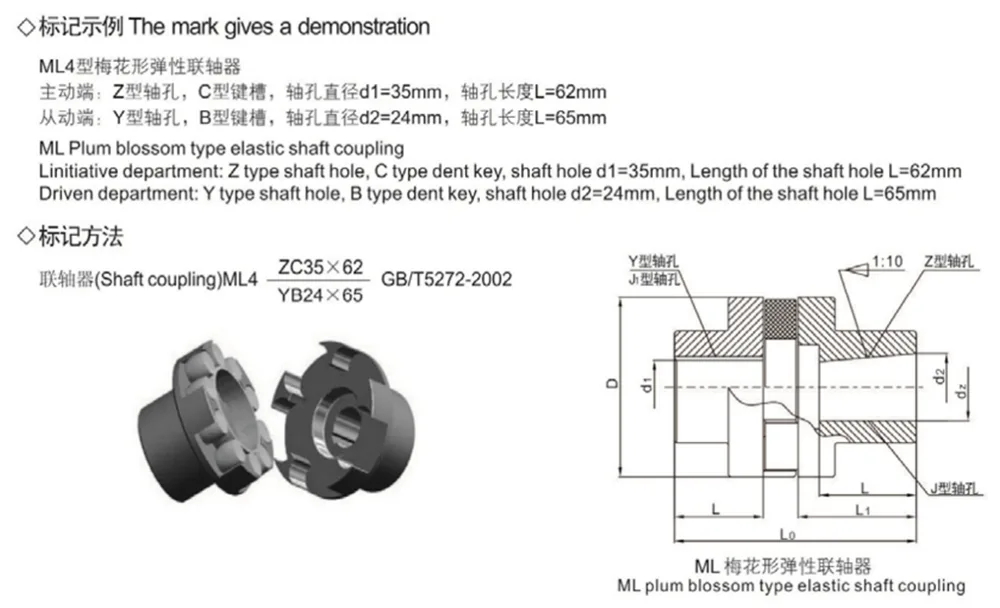

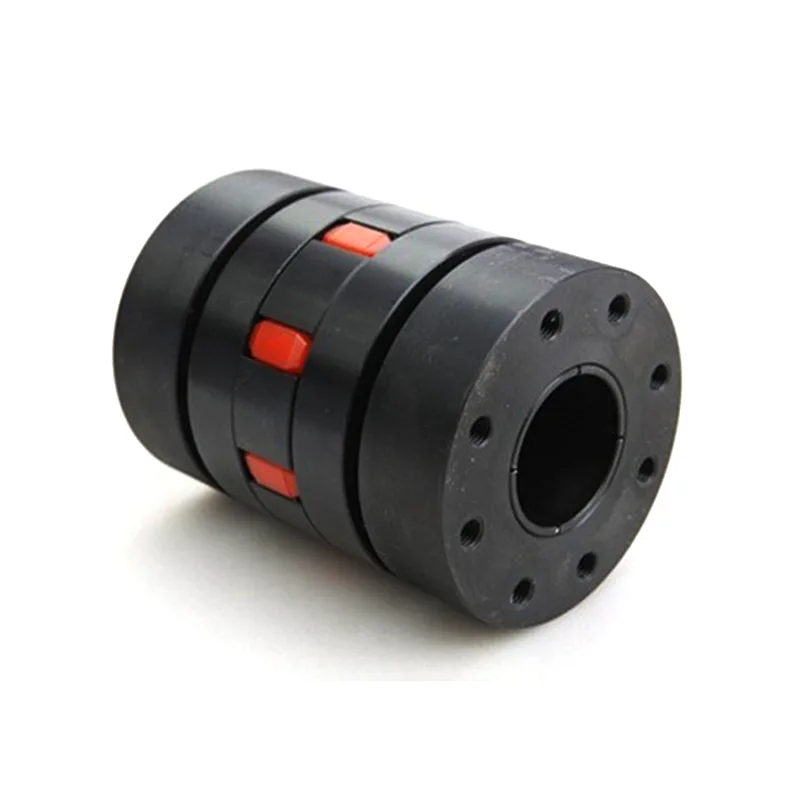

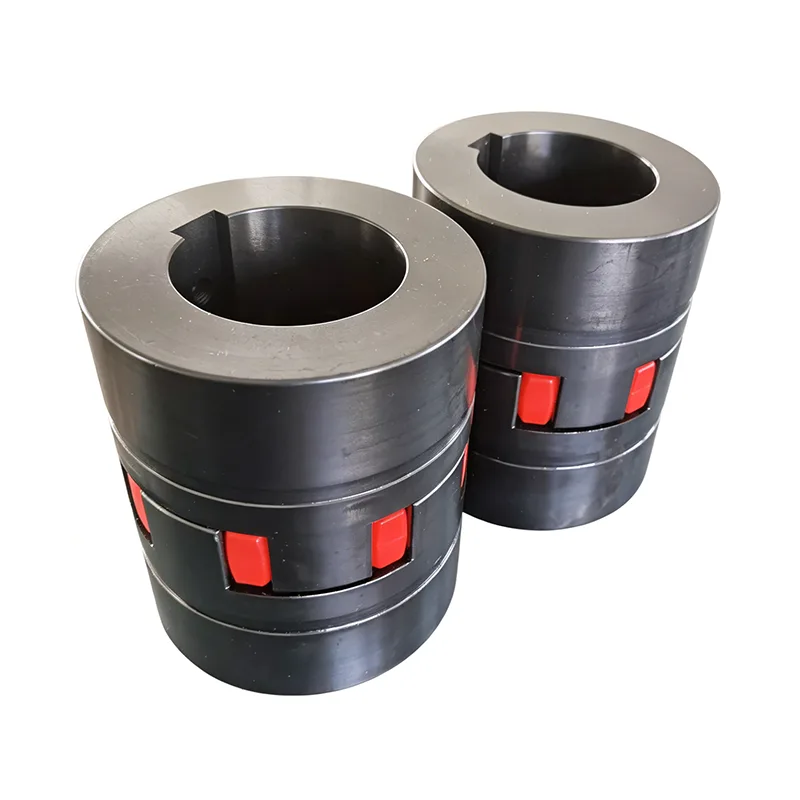

Het complete samenstel bestaat uit twee identieke koppelingshelften, elk met uitstekende "kaken" of nokken, en een centraal, pruimvormig elastisch inzetstuk. De kracht wordt stabiel via het mechanisme overgedragen terwijl de kaken het elastische element stevig vastgrijpen en aangrijpen.
Het pruimvormige elastische inzetstuk dient als kerndempingsmedium, ingeklemd tussen de kaken van de twee koppelingshelften. Door direct metaal-op-metaal contact te elimineren, vermindert dit ontwerp de transmissieslijtage fundamenteel en vermindert het de mechanische schokken voor de apparatuur.
Met een kleine totale buitendiameter en minimale installatievoetafdruk is de koppeling bij uitstek geschikt voor compacte apparatuurindelingen, waardoor wordt verzekerd dat deze geen enkele structurele belasting op de gastmachine legt.
De Jaw Elastic Coupling is speciaal ontworpen voor standaardscenario's met gemiddelde tot lage vermogensoverdracht. De kernvoordelen – stabiliteit, duurzaamheid, onderhoudsvrije werking en hoge aanpasbaarheid – maken het tot een zeer geschikt onderdeel voor de meeste algemene industriële apparatuurtoepassingen.
Compenseert automatisch relatieve offsetfouten tussen aandrijfassen, waardoor stotteren van de transmissie en slijtageproblemen veroorzaakt door installatieafwijkingen en operationele vervorming worden verminderd, waardoor de transmissiestabiliteit wordt verbeterd.
Door gebruik te maken van de flexibele transmissie-eigenschappen van het elastomeerelement dempt het effectief operationele trillingen en absorbeert het opstart-/uitschakelschokken, vermindert het bedrijfsgeluid en beschermt het kritische componenten zoals motoren en spindels.
De algehele structuur vereist geen smering, waardoor het risico op olielekken of doorsijpeling wordt geëlimineerd. Er is geen complex dagelijks onderhoud nodig, waardoor het onderhoud van de apparatuur en de arbeidskosten aanzienlijk worden verlaagd.
Biedt uitstekende draagprestaties in verhouding tot zijn formaat, waardoor hij geschikt is voor toepassingen met continu gebruik met kleine tot middelgrote vermogens. Het later vervangen van het elastomeerelement is een eenvoudig proces; dit kan eenvoudig worden bereikt door één van de koppelingshelften axiaal te verschuiven, waardoor een hoge onderhoudsefficiëntie wordt gegarandeerd.
Gebaseerd op het structurele ontwerp en de prestatiekenmerken, is de Jaw Elastic Coupling specifiek op maat gemaakt voor stabiele transmissietoepassingen, inclusief toepassingen waarbij frequent wordt geschakeld, en biedt een duidelijk gedefinieerd toepassingsgebied en maakt nauwkeurige productselectie mogelijk.
- Hoogfrequente start/stop-transmissieapparatuur: speciaal ontworpen voor kleine tot middelgrote aandrijfsystemen die regelmatig starten, stoppen en vooruit/achteruit schakelen vereisen; buffert effectief de schokbelastingen die tijdens deze overgangen worden gegenereerd.
- Gemiddelde tot lage snelheid: stabiele werkingsapparatuur: geschikt voor de aandrijfsystemen van industriële machines die op lage tot gemiddelde snelheden werken, waardoor het ideaal is voor productieomgevingen waar hoge eisen worden gesteld aan transmissiestabiliteit en operationele betrouwbaarheid.
- Apparatuur voor klein/middelgroot vermogen voor algemeen gebruik: wordt op grote schaal gebruikt in verschillende mechanische transmissiesystemen met klein tot middelgroot vermogen; dient als standaard transmissiecomponent voor conventionele industriële assemblagelijnen en verwerkingsmachines voor algemene doeleinden.
- Vraag 1: Is er periodieke smering of onderhoud nodig?
A1: De elastische kaakkoppeling heeft een flexibele transmissiestructuur van elastomeer die tijdens bedrijf geen smering vereist, waardoor problemen met olieverontreiniging worden geëlimineerd. Bij dagelijks gebruik is het onderhoudsvrij; periodieke controles om ervoor te zorgen dat het elastomeer vrij is van veroudering of overmatige slijtage zijn de enige vereisten, wat resulteert in extreem lage bedrijfs- en onderhoudskosten.
- Vraag 2: Is deze koppeling geschikt voor hogesnelheids- of zwaarbelaste apparatuur?
A2: Dit product is in de eerste plaats ontworpen voor toepassingen met gemiddelde tot lage snelheden en kleine tot middelgrote krachtoverbrengingen, en is specifiek afgestemd op omstandigheden waarbij veelvuldig starten/stoppen en vooruit/achteruit schakelen nodig is. Het is niet ontworpen om langdurige zware belastingen of ultrasnelle werking te weerstaan; voor scenario's met zware belasting raden we aan om over te stappen op een gespecialiseerde heavy-duty koppeling.
- Vraag 3: Is het nodig om de hele constructie te demonteren om het spider-elastomeer te vervangen?
A3: Het is niet nodig om de hele constructie te demonteren; het elastomeer kan eenvoudig worden vervangen door de twee koppelingshelften axiaal te verschuiven. Deze procedure is snel en eenvoudig en heeft geen invloed op de hoofdstructuur van de apparatuur. Hierbij wordt echter aangenomen dat er voldoende axiale speling is voorzien binnen de opstelling van de apparatuur.
