Serpentine veerkoppeling uit de JS-serie

De Serpentine Spring Coupling uit de JS-serie vertegenwoordigt een hoogwaardige, elastische metalen transmissiecomponent met variabele stijfheid. Het dient als een geavanceerd upgradeproduct, speciaal ontworpen om niet-metalen elastische koppelingen te vervangen in middelhoge tot hoge snelheden en zware bedrijfsomgevingen. In tegenstelling tot flexibele koppelingen gemaakt van rubber of nylon – materialen die gevoelig zijn voor veroudering – mijdt dit product bederfelijke niet-metaalhoudende stoffen. In plaats daarvan vertrouwt het op zeer sterke kronkelige veerstrips als elastische koppeloverbrengende kernelementen, waarbij gebruik wordt gemaakt van de elastische vervorming van de veren om schokken te absorberen en resonantie tegen te gaan. Het complete samenstel bestaat uit twee koppelingshelften, een beschermkaphuis, afdichtringen en de kronkelige veerstrips. De krachtoverbrenging wordt bereikt door de in elkaar grijpende verbinding van de veerstrips in de tandwielsleuven van de koppeling, waardoor de hoge transmissie-efficiëntie van starre koppelingen wordt gecombineerd met de buffer- en compensatiemogelijkheden van flexibele koppelingen.

Structurele componenten

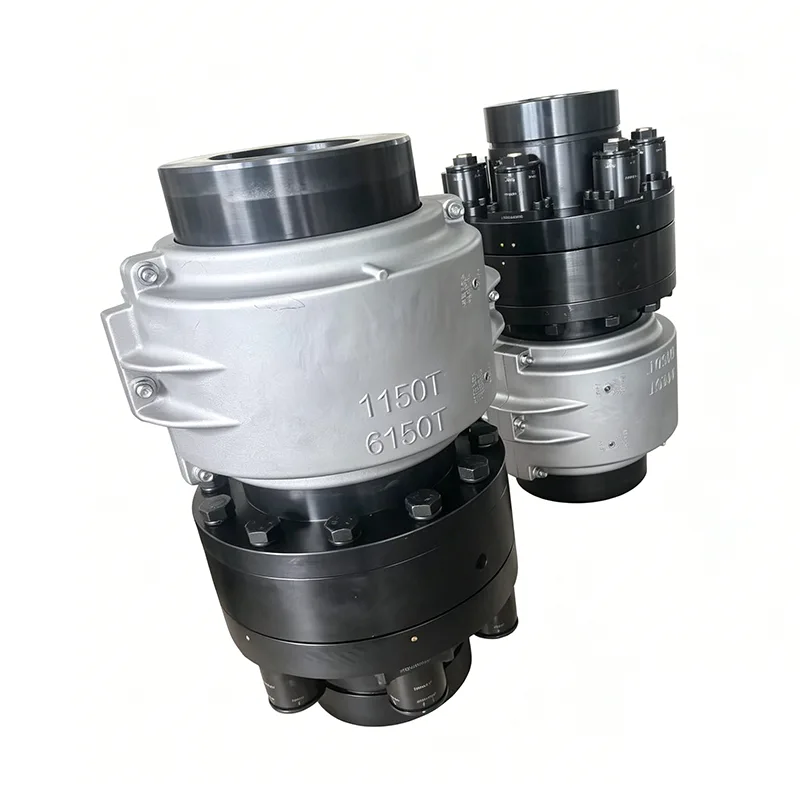

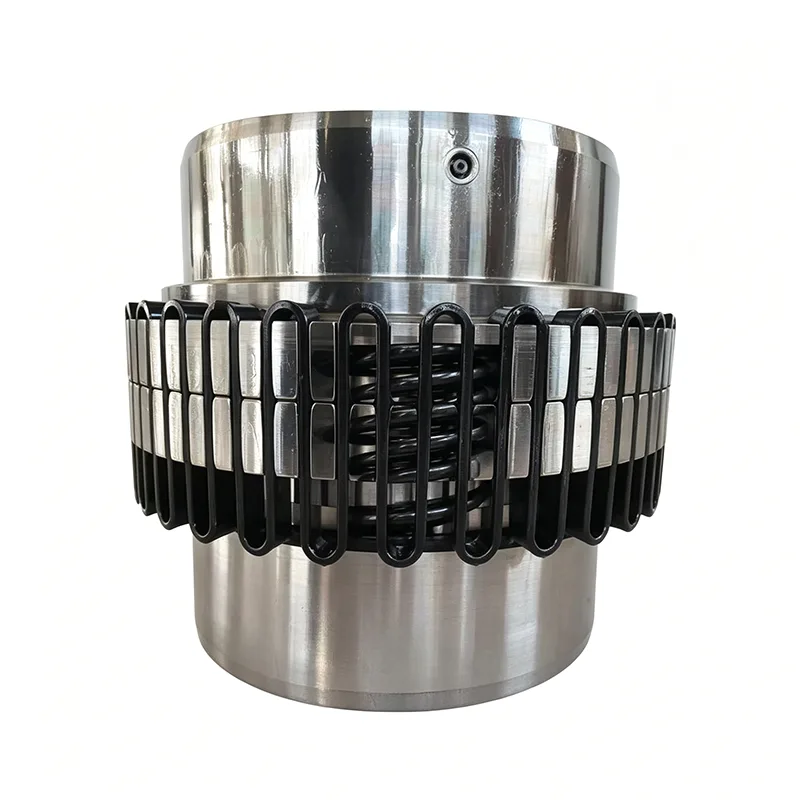

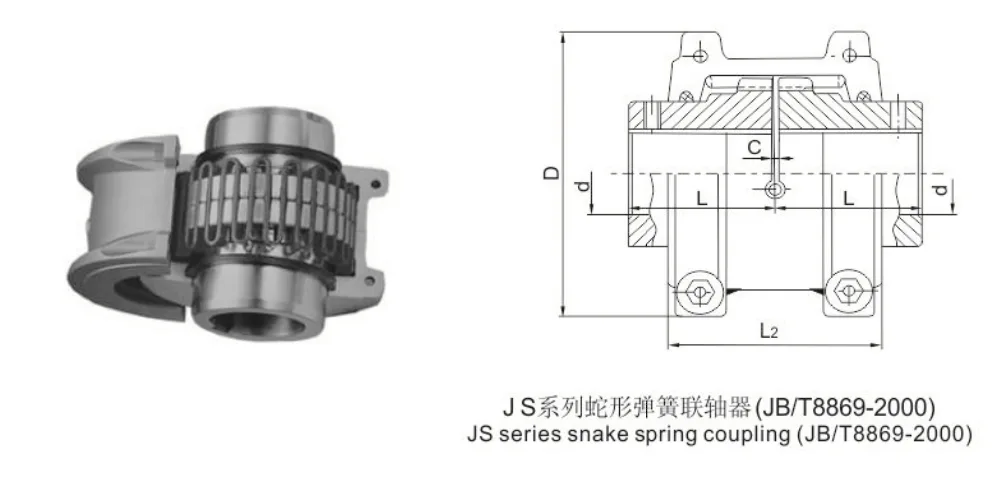

- Complete standaardmontage: een volledige eenheid bestaat uit twee koppelingshelften, twee delen van de buitenste beschermbehuizing, twee stofdichte afdichtringen en de kronkelige veerstrips. Het totale aantal onderdelen is aanzienlijk lager dan dat van andere heavy-duty koppelingen met gelijkwaardige draagvermogens, wat resulteert in een lager uitvalpercentage.

- Exclusieve axiale koppeltransmissiestructuur: de kronkelige veerstrips worden axiaal ingebracht en zitten in de tandwielsleuven van de twee koppelingshelften. De koppeloverdracht wordt aangedreven door de uniforme druk die door de flanken van de tandwielsleuven tegen de veren wordt uitgeoefend; dit zorgt voor een evenwichtige verdeling van krachten, waardoor plaatselijke spanningsconcentraties worden voorkomen die tot structureel falen kunnen leiden.

- Afgesloten beschermend ontwerp: de koppeling is voorzien van een gespleten buitenbehuizing gecombineerd met afdichtringen. Dit ontwerp verzekert niet alleen de positie van de veerstrips, maar voorkomt ook effectief het binnendringen van stof en vocht van buitenaf in de aangrijpingszone, waardoor zowel de veerstrips als de tandwielsleufstructuur worden beschermd en de dagelijkse slijtage wordt geminimaliseerd.

Bedrijfsprincipes

De Serpentine Spring Coupling uit de JS-serie maakt gebruik van transmissielogica met variabele stijfheid, gebaseerd op de compressieve interactie tussen de tandwielsleuven en de veerstrips. Tijdens bedrijf kan de koppeling de bufferintensiteit dynamisch aanpassen, waardoor veelvoorkomende problemen binnen transmissiesystemen, zoals trillingen en resonantie, fundamenteel worden verminderd.

- Standaard aandrijflogica: de aandrijfas en de aangedreven as zijn aan elk uiteinde gekoppeld via overeenkomstige halve koppelingen. De zijwanden van de tandwielsleuven aan de aandrijfzijde oefenen een omtrekskracht uit op de kronkelige veren; door de elastische vervorming van deze veerelementen wordt de aangedreven zijde aangedreven om synchroon te roteren, waardoor de overdracht van koppel wordt bewerkstelligd.

- Zeer efficiënt schokabsorptie- en trillingsonderdrukkingsmechanisme: Tijdens het opstarten, afsluiten of belastingsschommelingen van de apparatuur ondergaan de kronkelige veren adaptieve elastische vervorming om trillingen te dempen die worden veroorzaakt door wisselende belastingen, waardoor wordt voorkomen dat het hele transmissiesysteem in een resonantietoestand terechtkomt. Het product beschikt over een gemiddeld dempings- en trillingsreductiepercentage van meer dan 36% en levert schokabsorberende prestaties die die van standaard elastische koppelingen ver overtreffen.

- Variabele stijfheid die zich aanpast aan de belastingsomstandigheden: naarmate de grootte van het overgedragen koppel varieert, verandert de mate van elastische vervorming in de veerelementen dienovereenkomstig, waardoor de algehele stijfheid van de koppeling automatisch wordt aangepast. Dit ontwerp combineert op effectieve wijze een soepele werking onder lichte belasting met een robuust draagvermogen onder zware belasting, waardoor het bij uitstek geschikt is voor toepassingen met wisselende belastingsomstandigheden.

Materiaalconfiguratie en levensduur

De elastische kerncomponenten zijn vervaardigd uit speciaal op maat gemaakt verenstaal, versterkt door een meerfasig warmtebehandelingsproces. Deze aanpak lost op effectieve wijze veelvoorkomende pijnpunten in de sector op die verband houden met niet-metalen elastische elementen, zoals de gevoeligheid voor veroudering, vermoeidheidsfalen en een slechte weerstand tegen hoge temperaturen.

Hoogwaardige veergrondstoffen: de kronkelige veerelementen zijn gemaakt van geselecteerde, industriële verenstalen knuppels. Deze materialen ondergaan een uitgebreide reeks precisiebehandelingen, waaronder afschrikken en temperen, om ervoor te zorgen dat hun treksterkte, vermoeidheidsweerstand en taaiheid allemaal voldoen aan de hoogste industrienormen.

- Langdurige duurzaamheid en minimale slijtage: het metalen veerlichaam is immuun voor problemen zoals veroudering, verharding of corrosieve scheuren, en blijft onaangetast door gebruiksomgevingen met extreem hoge of lage temperaturen. Vergeleken met niet-metalen elastische koppelingen (bijvoorbeeld die van rubber of nylon) biedt dit ontwerp een aanzienlijk langere totale levensduur.

Aanpassingsvermogen aan complexe wisselende belastingen: de Serpentine Spring Coupling uit de JS-serie is ontworpen om langdurige blootstelling aan frequente start-stopcycli, bidirectionele schokbelastingen en heen en weer gaande vervorming op hoge snelheid te weerstaan. Zelfs bij continu gebruik in omgevingen met hoge belasting en wisselende spanning behoudt het stabiele mechanische prestaties en vertoont het een minimale gevoeligheid voor elastische degradatie.

Transmissieprestaties en veiligheidskenmerken

- Ultrahoge transmissie-efficiëntie: door gebruik te maken van een transmissiemechanisme met oppervlaktecontact tussen de tandwielsleuven en de veerelementen, minimaliseert de koppeling vermogensverlies. De algehele transmissie-efficiëntie kan oplopen tot 99,47%, waardoor een energieverbruik wordt gerealiseerd dat beter presteert dan de overgrote meerderheid van de flexibele transmissiekoppelingen die momenteel beschikbaar zijn.

- Bidirectionele overbelastingsbeveiliging: beschikt over buffercapaciteiten voor overbelasting op korte termijn, met een ultiem laadvermogen dat tot tweemaal het nominale koppel bereikt. Hierdoor kan hij moeiteloos ogenblikkelijke piekbelastingen absorberen, waardoor catastrofale storingen, zoals het breken van een as of het instorten van de tandwieltand, als gevolg van plotselinge overbelasting worden voorkomen.

- Compensatie van multidimensionale verkeerde uitlijning: Door gebruik te maken van de multidirectionele vervormingseigenschappen van de kronkelige veren, kan de koppeling tegelijkertijd axiale, radiale en hoekige installatiefouten compenseren. Dit verlaagt de installatiedrempel met betrekking tot de coaxialiteit van de as, waardoor het bij uitstek geschikt is voor integratie in bestaande apparatuur waarbij uitlijningsafwijkingen de standaardtoleranties kunnen overschrijden.

Montage- en onderhoudsvoordelen

Compacte en lichtgewicht structuur: de JS-serie Serpentine Spring Coupling heeft een compacte voetafdruk en een lichtgewicht ontwerp. Bij een gegeven koppel neemt het aanzienlijk minder installatieruimte in beslag in vergelijking met andere koppelingstypen, waardoor het perfect geschikt is voor gebruik binnen beperkte of gesloten transmissiesystemen.

- Vereenvoudigde montage en demontage: elke koppelingseenheid gebruikt slechts 2 tot 4 veerelementen, wat een eenvoudige en intuïtieve montage-/demontagevolgorde garandeert. Vergeleken met diafragma- of tandwielkoppelingen worden de complexiteit en moeilijkheden die gepaard gaan met inspectie en vervanging van componenten drastisch verminderd.

- Laagfrequent routineonderhoud: de metalen veren hoeven niet vaak te worden vervangen, terwijl de afgedichte behuizingsstructuur de interne componenten effectief beschermt. Routineonderhoud is beperkt tot periodieke controles van de bevestigingsstatus en het smeerniveau van de behuizing, waardoor de noodzaak voor periodieke vervanging van elastische slijtageonderdelen die doorgaans bij andere koppelingstypen nodig zijn, wordt geëlimineerd.

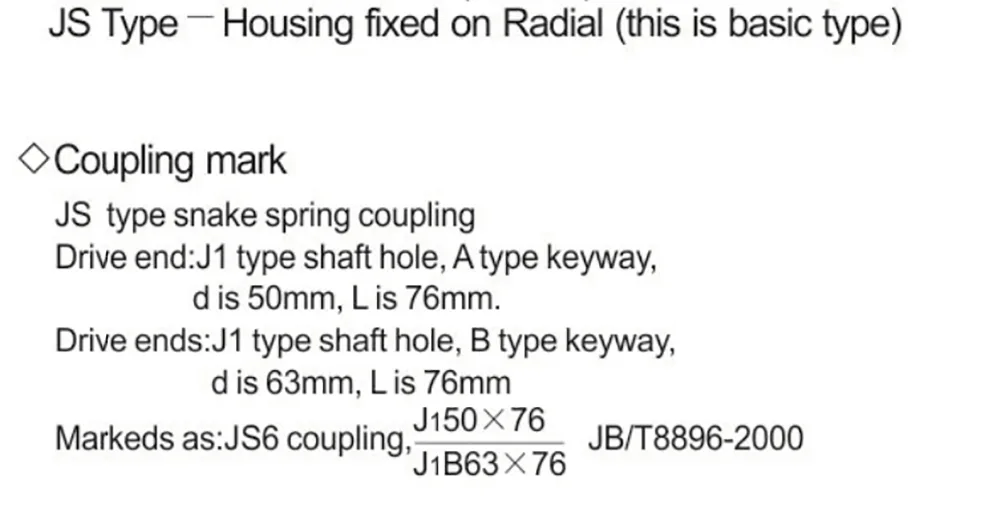

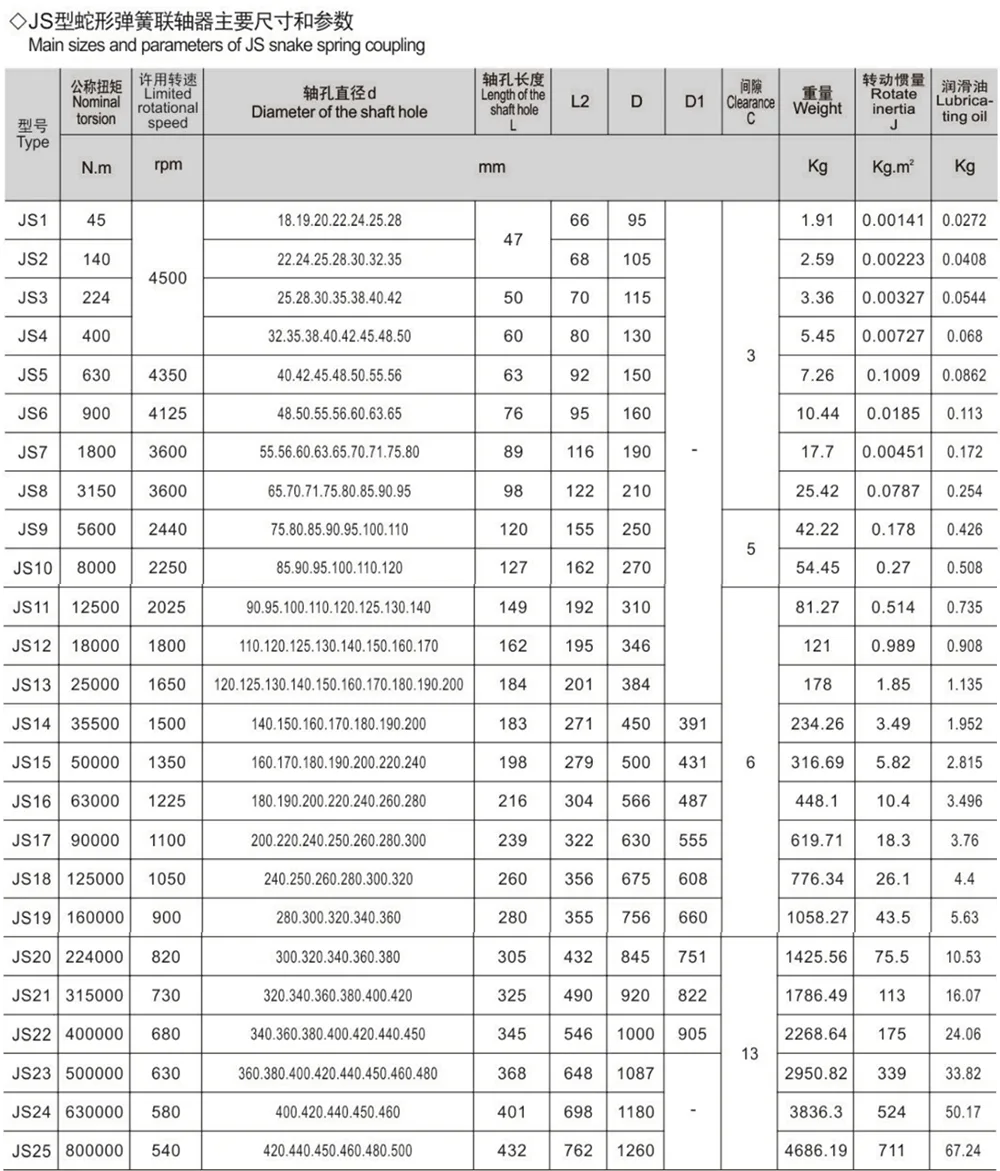

Opmerking: 1. Neem contact op met onze technologieafdeling als u asgaten selecteert (GB/T 3852). 2. Berekening van gewicht en roterende traagheid als geen gatstatus.
