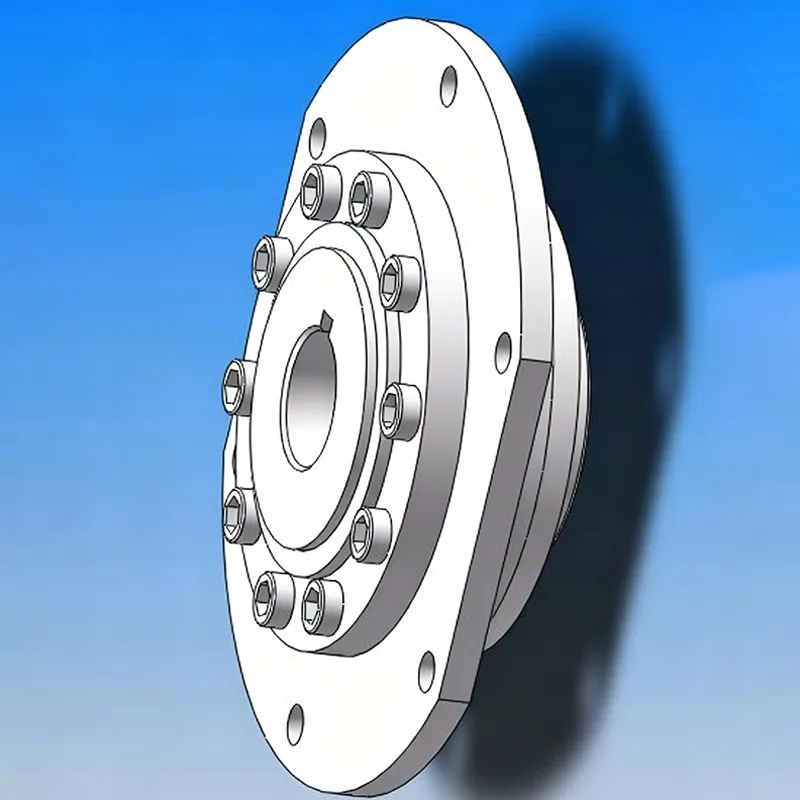

De sferische rolkoppeling van het WJA-type is een verbeterde transmissieverbindingscomponent die speciaal is ontworpen voor zware en zware werkomstandigheden. Vertrouwend op een volwassen transmissiestructuur met sferische rollen en een zeer veelzijdige verbindingsmethode voor cilindrische asgaten, vindt het een evenwicht tussen installatiegemak en operationele stabiliteit.
In tegenstelling tot gewone transmissiecomponenten beschikt het over multidimensionale verplaatsingscompensatie, een hoog draagvermogen en een sterk aanpassingsvermogen aan de omgeving. Door geïntegreerd smeden en nauwkeurige verwerking verbetert het de structurele prestaties en kan het langdurig effectief omgaan met complexe en zware werkomstandigheden en hoogfrequente bedrijfsmodi. Het is het belangrijkste voorkeursonderdeel voor krachtoverbrenging in verschillende zware industriële apparatuur.
Door gebruik te maken van hoogwaardige, zeer sterke legeringsgrondstoffen wordt het product gevormd door middel van een compleet smeedproces. De algehele structuur heeft geen verbindingsspleten en de basissterkte en structurele taaiheid zijn veel groter dan die van gewone gelaste producten. Dit zorgt ervoor dat problemen zoals vervorming en breuk bij zware belasting vanaf het begin worden vermeden.
De gehele machine wordt bewerkt met behulp van CNC-precisiebewerkingen. De maatfouten van de belangrijkste componenten zijn controleerbaar en de coaxialiteitsafwijking is klein, waardoor de nauwkeurigheid van de componentassemblage wordt gewaarborgd en wordt voorkomen dat overmatige montagespeling loopbewegingen en losrakende fouten veroorzaakt.
De sferische rolkoppeling van het WJA-type ondergaat een algehele optimalisatie van het warmtebehandelingsproces. Dit verbetert tegelijkertijd de algehele hardheid en structurele taaiheid van het product, waardoor een evenwicht tussen stijfheid en taaiheid wordt bereikt. Het is bestand tegen zware belastingen en voorkomt vermoeidheidsschade veroorzaakt door langdurige wisselende belastingen.
De contactvlakken van de kerntransmissierollen zijn fijngeslepen. De contactoppervlakken zijn glad en vlak en zorgen voor een soepele en onbelemmerde ingrijping tijdens het gebruik, zonder enige vastlopen of vastzittende slijtage, waardoor het transmissieverlies aanzienlijk wordt verminderd.
Er zijn meerdere niveaus van kwaliteitsinspectienormen geïmplementeerd, waarbij kernparameters zoals maatnauwkeurigheid, coaxialiteit en speling strikt worden gecontroleerd. Dit controleert de kwaliteit vanaf de bron en zorgt ervoor dat het product gedurende een lange periode continu kan functioneren zonder los te raken, defect te raken of instabiel te worden.
- Weerbestendigheid met groot temperatuurbereik: de sferische rolkoppeling van het WJA-type heeft een uitstekende tolerantie voor hoge en lage temperaturen, is in staat zich aan te passen aan extreme weersomstandigheden zoals blootstelling aan zonlicht, extreme kou en vochtigheid buitenshuis, wordt niet beïnvloed door regelmatige temperatuurveranderingen en behoudt een stabiele werking in alle seizoenen.
- Weerstand tegen corrosie in complexe omgevingen: met een versterkte afdichtingsstructuur kan het de erosie van stof, olie en vocht van buitenaf effectief voorkomen, waardoor uitgebreide bescherming wordt geboden voor de interne roltransmissiestructuur, geschikt voor stoffige, vettige en vochtige, ruwe productieworkshops.
- Aanpasbaarheid voor bedrijfsmodi met hoge intensiteit: het kan zich perfect aanpassen aan bedrijfsmodi met hoge intensiteit, zoals 24-uurs continu gebruik, frequente start-stop en heen en weer gaande beweging van apparatuur, met een continue en stabiele vermogensafgifte, zonder vermogensverzwakking of transmissiestoringen.
- Universele heavy-duty toepassing: geschikt voor verschillende zware industriële apparatuur zoals kranen, metallurgische machines en mijnbouwmachines, het kan stabiel omgaan met verschillende zware zware omstandigheden en is een betrouwbaar ondersteunend onderdeel voor zware transmissiesystemen.

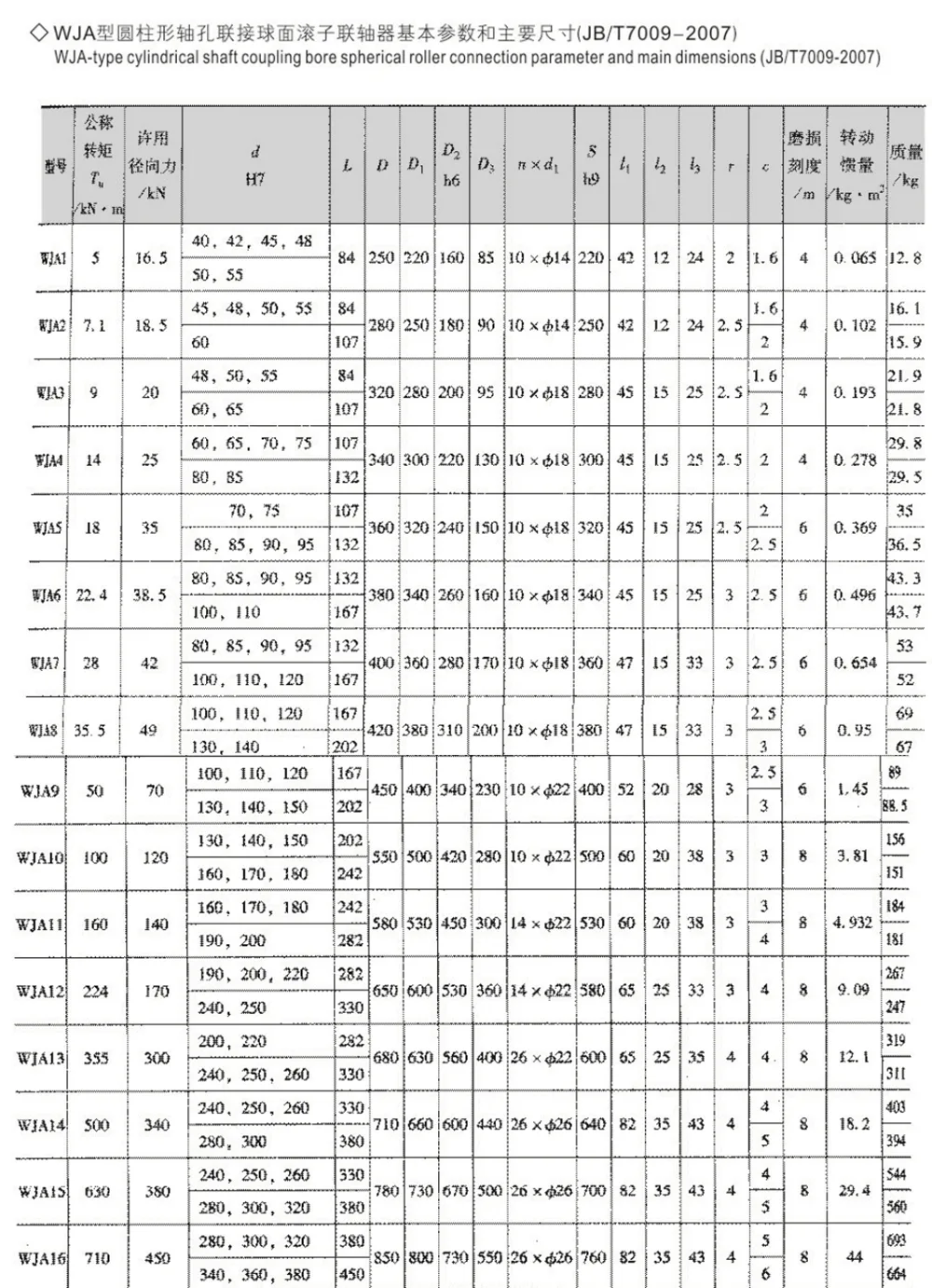

Opmerking: 1. Traagheidsmoment en massa worden ongeveer berekend op basis van de minimale diameter van het asgat.
2. Gebruik de diameter van het asgat en de mate van Si L buiten het bereik van het vermelde of andere spiebaantype, in overleg met de fabrikant.

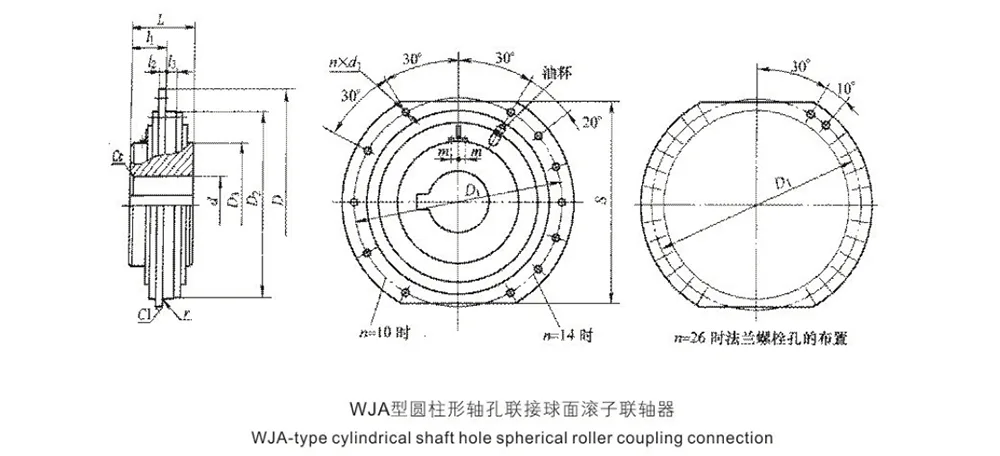

Het asgat, de verbindingsvorm en de afmetingen van de koppeling van het WJA-type moeten voldoen aan het asgat van het J1-type en de spiebaan van het type A of type B, gespecificeerd in GB/T 3852-1997, en de oppervlakteruwheid Ra van het asgat mag niet groter zijn dan 3,2 μm.
Ontbraam de koppeling vóór installatie. Breng tijdens de montage smeervet aan op de rolholtes.

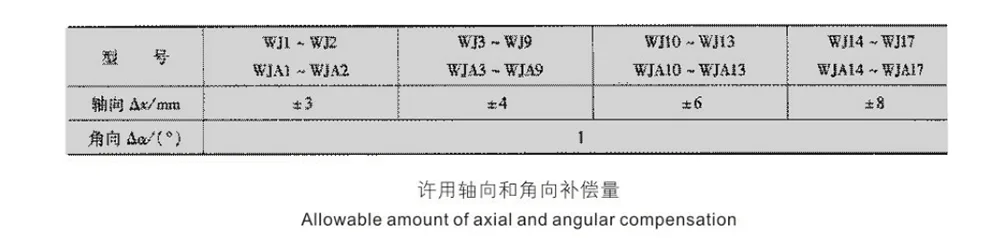

Na montage moet elke halve koppeling vrij kunnen draaien en axiaal kunnen bewegen met de Δx-waarde gespecificeerd in Tabel 4-107.
Vraag 1: Wat zijn de belangrijkste voordelen van de sferische rolkoppeling van het WJA-type?
A1: De sferische rolkoppeling van het WJA-type maakt gebruik van cilindrische asgaten voor aansluiting, wat een hoge veelzijdigheid en eenvoudige montage-uitlijning biedt. Het behoudt ook het multidimensionale verplaatsingscompensatievermogen van de bolvormige rolkoppeling, waardoor installatiegemak in evenwicht wordt gebracht met transmissiestabiliteit. Het is speciaal ontworpen om zich aan te passen aan de versnellingsbakken, trommels en motoroverbrengingsmechanismen van verschillende zware apparatuur.
Vraag 2: Kan het lange tijd worden gebruikt in stoffige, olieachtige en vochtige buitenomgevingen?
A2: Het product is uitgerust met een versterkte afdichtingsstructuur, die effectief kan voorkomen dat stof, olie en waterdamp de interne structuur binnendringen. Tegelijkertijd is het uitstekend bestand tegen temperatuurveranderingen bij zowel hoge als lage temperaturen, en kan het worden aangepast aan complexe en zware werkomstandigheden zoals open buitenruimtes, stoffige en olieachtige werkplaatsen, enz., voor langdurig gebruik.
Vraag 3: Kan dit product geschikt zijn voor zwaarbelaste apparatuur die regelmatig start en stopt en 24 uur lang continu werkt?
A3: Het product heeft een algehele warmtebehandeling ondergaan om de sterkte te vergroten en heeft een uitstekende weerstand tegen vermoeidheid. Het is bestand tegen de impact van veelvuldig opstarten en stoppen, maar ook tegen langdurig continu gebruik bij volledige belasting. Het uitgangsvermogen is stabiel, het uitvalpercentage is laag en is geschikt voor industriële bedrijfsmodi met hoge intensiteit.
- Vraag 4: Hoe komt het voordeel van de verwerkingstechnologie van het WJA-type product ten goede aan de werking van de apparatuur?
A4: Geïntegreerd smeden + CNC-precisieverwerking zorgt voor de algehele nauwkeurigheid van de machine, met een kleine coaxialiteitsfout en geen jitter tijdens bedrijf; de fijne slijpbehandeling van het contactoppervlak van de rol maakt de ingrijping soepeler, het transmissieverlies lager en het is minder waarschijnlijk dat deze na een lange gebruiksperiode losraakt of defect raakt, waardoor de onderhoudskosten aanzienlijk worden verlaagd.
