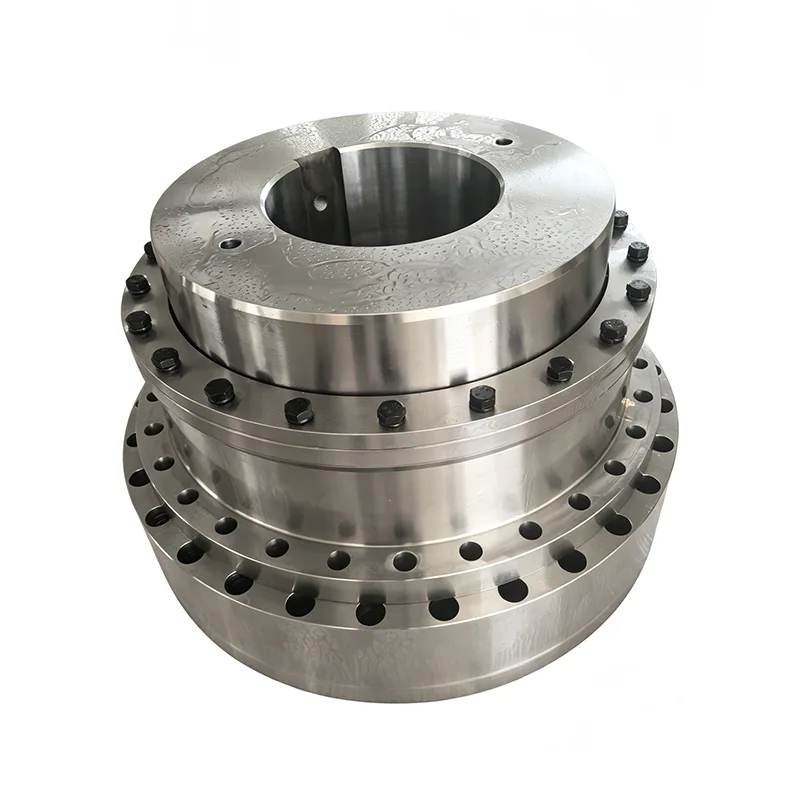

De GICL-type trommeltandwielkoppeling dient als een zwaar belastbaar verbindingsonderdeel in industriële krachtoverbrengingssystemen. Door gebruik te maken van een unieke mesh-structuur die convexe (gekroonde) externe tanden combineert met rechte interne tanden, overwint het de beperkingen van standaard tandwielkoppelingen met rechte tanden (die te kampen hebben met beperkte compensatiemogelijkheden voor verkeerde uitlijning) door gebruik te maken van het gebogen profiel van de tandwieltanden om multi-directionele compensatie voor verkeerde uitlijning te bereiken.
Dit product beschikt over een uitzonderlijke maximale koppelcapaciteit en minimaal vermogensverlies. Het is in staat om de continue, vollastwerking van zware machines, zoals kogelmolens en brekers, gedurende langere perioden te ondersteunen, terwijl het ook bij uitstek geschikt is voor zeer nauwkeurige transmissiesamenstellen en apparatuur die in zware omstandigheden in de open lucht wordt gebruikt.

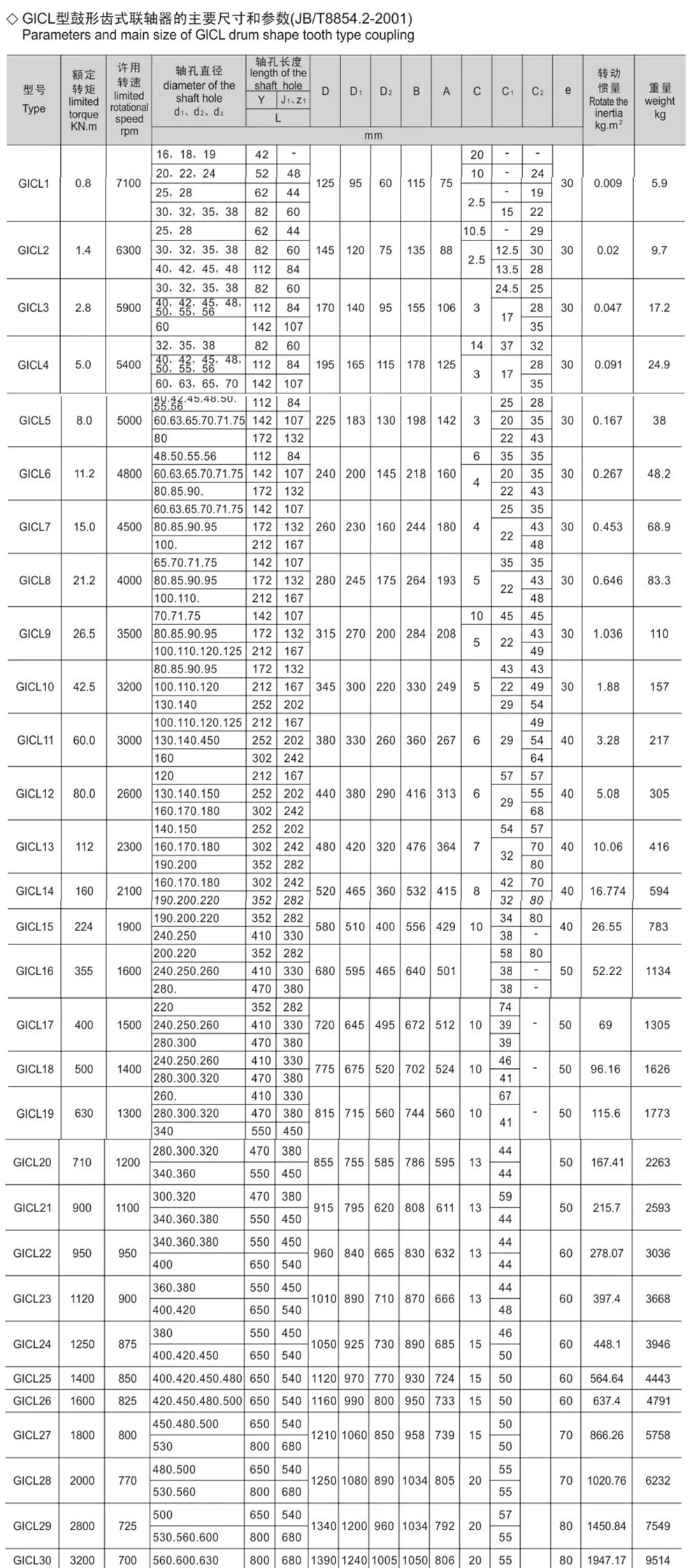

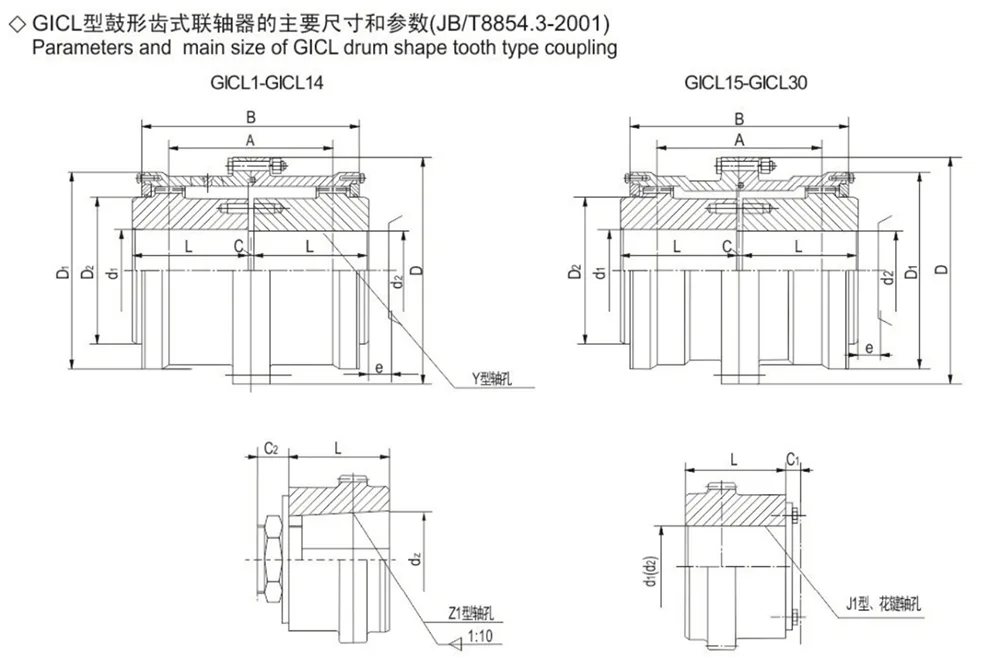

1. De kwaliteit en het traagheidsmoment zijn benaderingen berekend door de kleinste diameter en de grootste lengte van de aslengte.
2. De afdichtring wordt geadopteerd door het ronde oppervlak dat is vervilt met rubber.
3. Op basis van de behoefte kon het J1-asgat aan het uiteinde geen blokring gebruiken.
4. Oriëntatiecompensatie toestaan1° 30’

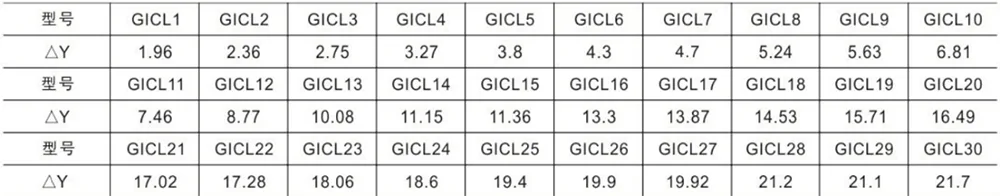

5. Radiaal compenseren toestaan, Y zijn volgens de volgende lijst
De GICL-type trommeltandwielkoppeling beschikt over een uitstekend nominaal koppelvermogen en een extreem laag vermogensoverdrachtsverlies, wat resulteert in een hoge transmissie-efficiëntie. Het maakt energiebesparing en kostenreductie mogelijk, zelfs tijdens langdurige werking op volle belasting, en voldoet effectief aan de continue stroombehoefte van zware machines met een hoog vermogen.
Dankzij de unieke kroontandwielstructuur – die gebruik maakt van de inherente speling die wordt geboden door de gebogen tandprofielen – kan de koppeling tegelijkertijd axiale, radiale en hoekafwijkingen compenseren. Dit lost effectief de industriebrede uitdaging op van het bereiken van nauwkeurige coaxiale uitlijning tijdens de assemblage van apparatuur.
De koppeling zorgt voor inherente demping en trillingsdempende effecten tijdens bedrijf, wat resulteert in lage geluidsniveaus. Het zorgt voor een soepele krachtoverbrenging onder zowel hoge als lage snelheden, waardoor de algehele machinetrillingen en slijtage van componenten effectief worden verminderd, waardoor de levensduur van het gehele transmissiesysteem wordt verlengd.
De GICL-type trommeltandwielkoppeling is compatibel met een breed scala aan reguliere zware machines, waaronder kogelmolens, brekers, takels, transportbanden, walserijen, lieren, chemische pompen en grootschalige compressoren. Het dient als een vaak gespecificeerd verbindingsonderdeel voor Original Equipment Manufacturers (OEM's) van zware industriële machines.
Of deze koppeling nu wordt ingezet in ruige buitenomgevingen die worden blootgesteld aan wind en regen, in zwaarbelaste werkplaatsen die continue, 24-uursproductie vereisen, of in precisietransmissiestations waar een hoge uitlijningsnauwkeurigheid voorop staat, deze koppeling behoudt stabiele en betrouwbare prestaties.
Deze componenten zijn zeer aanpasbaar aan diverse omgevingen en worden gekenmerkt door lage uitvalpercentages in het veld. Ze bieden beheersbare totale aanschaf- en onderhoudskosten. Ze onderscheiden zich als zeer kosteneffectieve standaardcomponenten voor verschillende zware transmissiesystemen in industriële en mijnbouwtoepassingen.
Door gebruik te maken van onze eigen interne verwerkingslijnen realiseren we een volledig autonome productie over de hele workflow – van kwaliteitscontrole, maatwerk en prijsstelling tot after-salesondersteuning – waardoor we de door tussenpersonen opgelegde toeslagen elimineren.
Alle producten worden vervaardigd en verzonden in strikte overeenstemming met de huidige industrienormen. Elke voltooide eenheid ondergaat een rigoureus inspectieproces in drie stappen: nauwkeurige dimensionale verificatie, testen van het werkelijke nominale koppel en uitgebreide visuele inspectie, om compromisloze fabriekskwaliteit te garanderen.
We bieden flexibele maatwerkdiensten om aan specifieke klantvereisten te voldoen, inclusief niet-standaard externe afmetingen en gespecialiseerde boordiameters. Bovendien kunnen we op maat gemaakte modellen ontwikkelen die specifiek zijn ontworpen om uitdagende bedrijfsomstandigheden, zoals corrosieve omgevingen of extreme temperaturen, te weerstaan.
Door lagen van tussenliggende toeslagen te elimineren, bieden we concurrerende prijzen, waarbij zelfs nog gunstigere tarieven beschikbaar zijn voor bulkbestellingen. Wij bieden uitgebreide technische ondersteuning en after-sales service en leveren voortdurend kosteneffectieve transmissieoplossingen aan een breed scala aan industriële en mijnbouwbedrijven.
Vraag 1: Wat is het belangrijkste verschil tussen de GICL-type trommeltandwielkoppeling en een standaard tandwielkoppeling met rechte tanden?
A1: Standaard rechte tandkoppelingen hebben een lineair tandprofiel, dat slechts een minimale verkeerde uitlijning mogelijk maakt en strenge eisen stelt aan de uitlijning van de installatie. Daarentegen gebruikt de GICL een "trommelvormig" (gekroond) extern tandprofiel; Dit ontwerp zorgt voor een meer uniforme verdeling van de belasting over de tandoppervlakken en biedt een aanzienlijk groter bereik aan compensatie voor axiale, radiale en hoekafwijkingen. Bijgevolg functioneert de GICL betrouwbaar, zelfs wanneer de installatie van apparatuur grotere uitlijningsafwijkingen vertoont, waardoor deze geschikt is voor een breder spectrum aan bedrijfsomstandigheden.
Vraag 2: Kan dit product gedurende langere perioden worden gebruikt in buitenomgevingen die worden gekenmerkt door veel stof en regen?
A2: Dit product heeft een volledig metalen tandwielstructuur en bevat geen elastische componenten (zoals rubber of nylon) die gevoelig zijn voor veroudering. Het werkt stabiel in vochtige, stoffige buitenomgevingen; routinematige periodieke smering met vet is het enige vereiste onderhoud. Dit maakt het een ideale keuze voor gebruik het hele jaar door in mijnbouwactiviteiten en breekinstallaties buiten.
Vraag 3: Is de GICL-koppeling een geschikte keuze voor apparatuur die vaak schakelt tussen hoge en lage bedrijfssnelheden?
A3: De GICL-type trommeltandwielkoppeling zorgt voor een soepele krachtoverbrenging onder zowel hoge als lage snelheden, en biedt uitstekende trillingsdemping en geluidsreductie. Trillingsschokken als gevolg van frequente snelheidsschommelingen worden effectief gebufferd en geabsorbeerd door de ingrijping van de tandwieltanden, waardoor slijtage aan het assysteem en het reductiemiddel wordt geminimaliseerd.
Vraag 4: Wat moet ik doen als de vereiste afmetingen van de asboring niet overeenkomen met de standaardspecificaties? Kan de fabriek op maat gemaakte boorbewerkingen uitvoeren?
A4: Wij ondersteunen aangepaste bewerkingsdiensten. Als directe fabrikant kunnen wij niet-standaard asboringen bewerken, zodat deze overeenkomen met de werkelijke asdiameters van de apparatuur van onze klanten. Bovendien kunnen we voor toepassingen met corrosieve omgevingen of omstandigheden met hoge temperaturen gespecialiseerde oppervlaktebehandelingen toepassen om te voldoen aan de specifieke assemblagevereisten van niet-standaard machines.
